概述

       ZYS6(H3Y)系列时间继电器(以下简称继电器)适用于交流50Hz，工作电压380V及以下或直流工作电压24V的控制电路中做延时元件，按预定的延时时间接通或分断电路。

       本系列继电器符合GB14048.5和JB/T10047的有关要求。

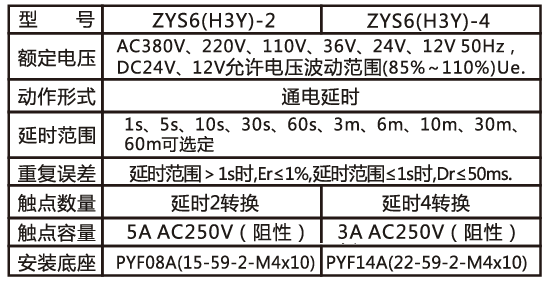

主要技术参数

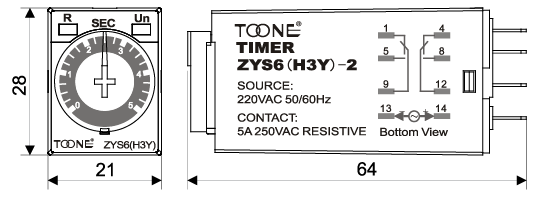

外形尺寸

接线图

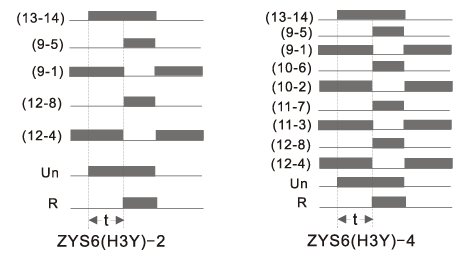

工作时序图

使用说明

1、按照继电器罩壳标签上的接线图，将产品接入控制电路中。

2、调整电位器,设置延时时间,选用延时规格时尽量按30%～100%选用,避免用过大的延时规格设定小延时时间造成时间偏差大。

3、接通电源，继电器开始按对应工作时序图运行。

注：继电器重复启动间隔≥0.5s.

订货需知

需说明产品型号、电压等级、延时范围、数量,有特殊要求时,应另注明。

例如：ZYS6(H3Y)-2 AC220V 10s 100只。
