产品概述

1、DIN48×24mm标准面板尺寸，可扩展成50×60mm

2、内置锂电池，不需外接电源

3、8位LCD显示，显示大而清晰

4、无机械磨损，寿命长，可替代电磁式计数器

5、可输入接点信号或电信号，计数准确可靠

6、最高计数速度200次/秒

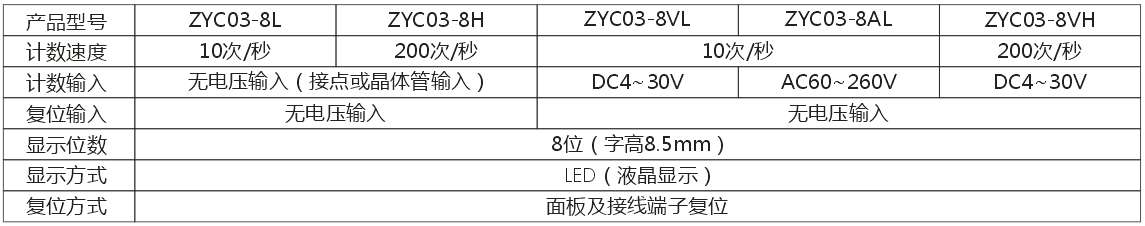

产品型号

技术参数

电       源：内部电源

计数范围：0~999999/99999999

复位方式：外部端子复位

使用环境温度：-10~40℃（但不结冰状态）

最小计数信号：ZYC03-8L  50ms  （10次/秒）

                        ZYC03-8VL  50ms  （10次/秒）

                        ZYC03-8AL  50ms  （10次/秒）

                        ZYC03-8H  2.5ms  （200次/秒）

                        ZYC03-8VH  2.5ms  （200次/秒）

无电压输入：

       接点接通最大电阻：≤10KΩ（计数ON）

       接点接通最小电阻：≥1000KΩ（计数OFF）

电压输入：H有效

       （1）L：DC0~2V     H：DC4~30V

       （2）L：≤5%Ue       H：AC60~260V（85%~110%）

复位最小脉宽：≥0.5秒

使用环境湿度：35~85%RH

复       量：约65g

开孔尺寸：22.5×45

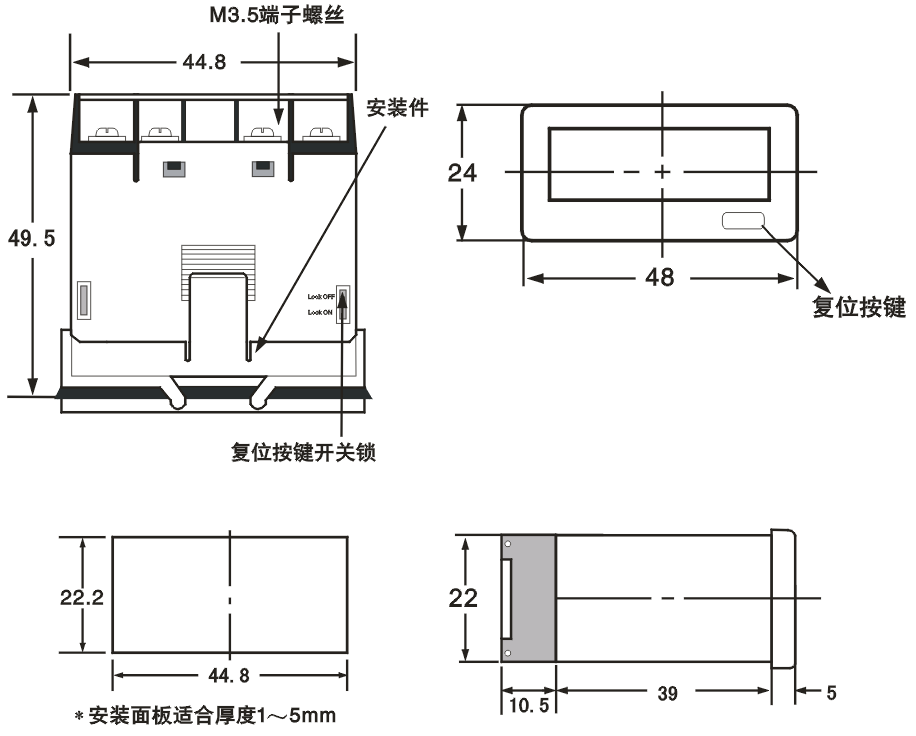

外型尺寸图

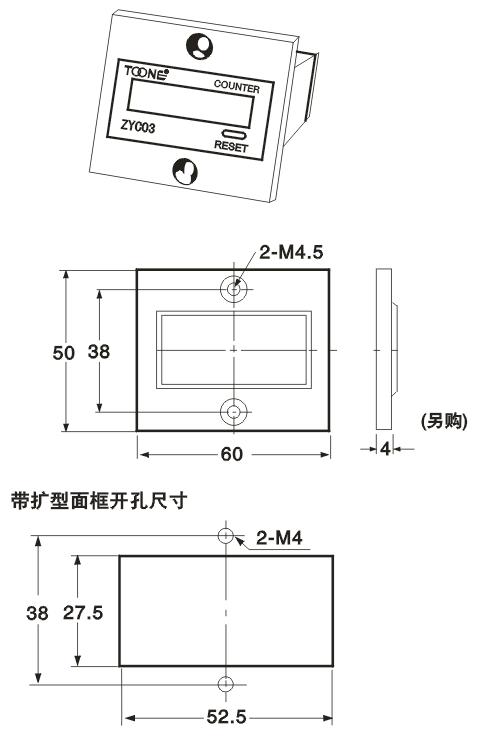

扩型面框

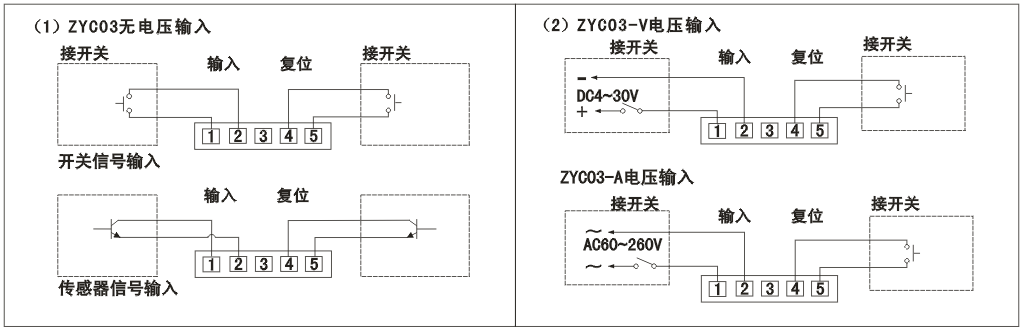

接线方法及注意事项

1、计数器的信号输入及复位输入的开关或电路应尽量靠近计数器的接线端子，使输入线尽量短。

2、避免与其他的电源线或动力线同管或绞合走线，必要时请使用屏蔽线。

3、复位信号不应长时间接通，以免浪费电池电量。

4、接点输入应可靠，以免接点回跳引起误计数。

5、复位按键开关锁置于LOCK OFF时复位按键有效，开关置于LOCK On时复位按键无效。

★本产品内置锂电池，请勿重压变形或在100℃以上环境使用，以免引起锂电池破裂或烧毁。
