ZYS3(ST3P)系列时时间继电器
概 述：
ZYS3系列时间继电器（以下简称时间继电器）适用于交流50Hz，工作电压380V及以下或直流工作电压24V的控制电路中做延时元件，按预定的延时时间接通或分断电路。
本系列继电器符合GB14048.5和JB/T10047的有关要求。

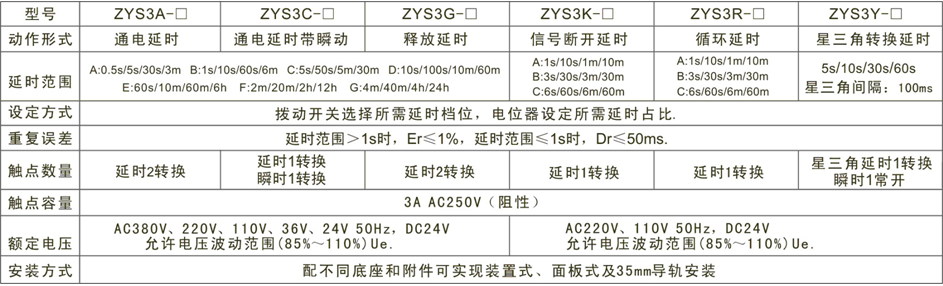

主要技术数据：
.png "1(22).png")

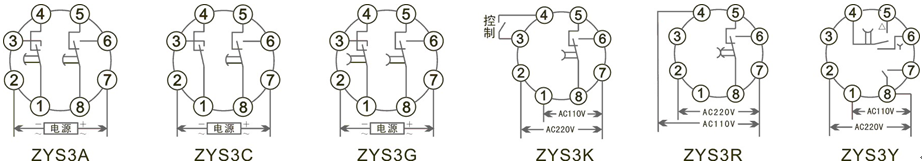

接线图：
.png "2(23).png")

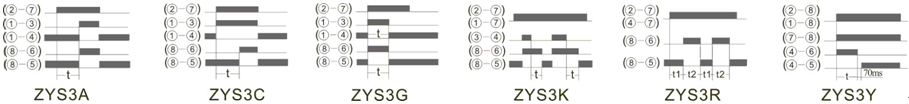

工作时序图：
.png "3(20).png")

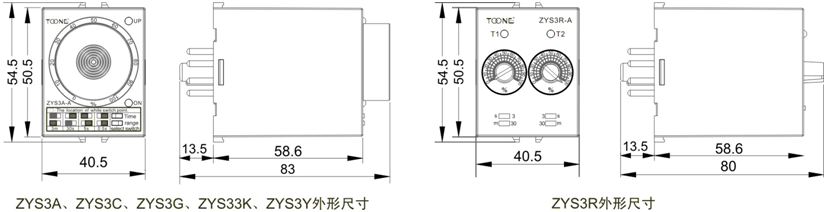

外形及安装尺寸：
.png "4(20).png")
配PF083A型安装底座可实现导轨式与装置式安装，开孔尺寸33-2×M4，配ST3P专用面板安装卡罩可实现面板式安装。
使用说明：
1、按照继电器罩壳标签上的接线图，将产品接入控制电路中。
2、调整拨动开关和电位器，预置好延时时间,延时时间=拨动开关选所范围×电位器设定百分比,建议用户在选用延时规格时尽量按30%～100%选用,避免用过大的延时规格设定小延时时间造成时间偏差大。
3、接通电源，继电器开始按对应工作时序图运行。
注1：继电器重复启动间隔≥0.5s.
注2：ZYS3K信号控制端③-④闭合时间应≥50ms，且控制端切勿输入电压或接地，以免误动或损坏产品。
订货须知：
需说明产品型号、电压等级、数量，有特殊要求时，应另注明。例如：ZYS3A-C AC220V 100只。
