产品概述

       ZYL09 电子式数显累时器(以下简称累时器)适用于交流50/60Hz，额定工作电压AC220V及以下或直流工作电压DC24V及以下的电路中作累时元件。

       本系列产品采用专用计时芯片，以高性能单片机编程为核心处理器，LED数码管显示，具有累时范围宽、计时性能稳定可靠、抗干扰能力强、安装方便等优点。

主要技术参数

1）额定电压Ue ：AC/DC24～240V,允许电压波动范围(85%-110%)Ue。

2）计时模式：信号接通计时和信号断开计时两种模式可设定。

3）信号类型：接点信号、电平信号、接近开关信号均可适用。

4）累时范围：999m59s、999h59m、9999.9s、99999s、9999.9m、99999m、9999.9h、99999h八档范围可设定。

5）计数误差:1‰或±1

6）复位方式：面板按钮复位。

7）使用环境温度：-5℃～＋40℃。

8）存贮环境温度：-20℃～＋75℃。

9）安装方式：面板式安装。

接线图与用法

黑点代表选择开关的凸出部分.

选择开关右边一位为累时模式选择,

在上方时,为信号接通计时,信号断开时暂停计时,

在下方时,为信号断开计时,信号接通时暂停计时.

左边三位为累时范围选择。所有设置均在通电前设置,通电后设置无效.

      ①-②为电源输入端，直流输入时①为正极，②为负极，③为复位输入端，⑤为12V电平输出端，⑥为CP信号输入端，⑦为公共端参考电平（0V）。

       复位：③-⑦接通时位复位，复位信号可为按钮、行程开关等无源器件，切勿引入电平或伴有电流，如不需要，空置即可。

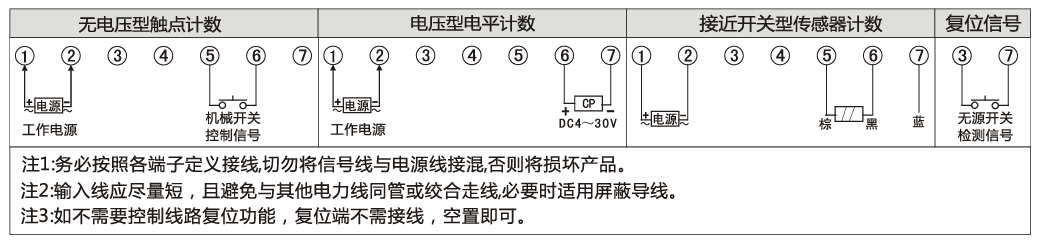

       累时输入信号接线方式如下：

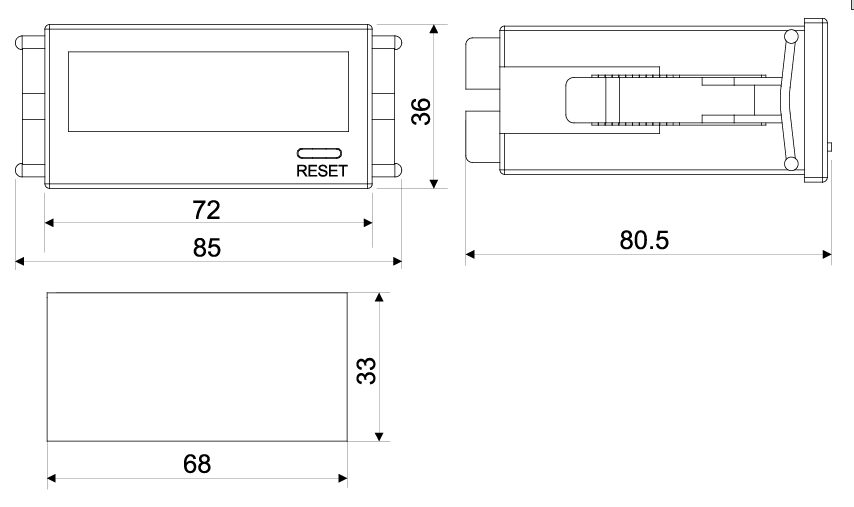

外形及安装尺寸图

订货须知

订货时需写明产品型号、数量，例如：ZYL09  100只。

如有特殊要求，订货前需说明。
