产品概述

DIN（48×96）标准面板尺寸

累时精度高

6位LED数字显示，并有点闪烁

累时范围0.1~9999d23h；有7种时基可供选择

主要技术参数

工作电源：AC24V、110V、127V、220V、380V/50Hz，允许电压波动范围为（85%~100%）Ue；DC24V

复位方式：（1）外部端子16、20短接复位（低电平复位）；（2）面板按钮复位；

时间精度：≤0.01%

环境温度：-5℃~+45℃（但不结冰）

安装方式：面板式

辅助输出电源：DC12V±10%  30mA（max)

时基范围：99999.9s；9999m59s；99h59m59s；9999h59m；99999.9m；99999.9h；9999d23h

开孔尺寸：45×92mm

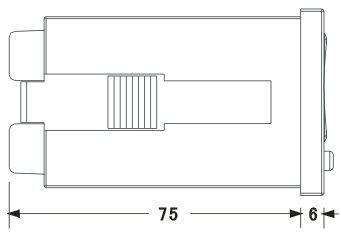

外形尺寸图

接线图

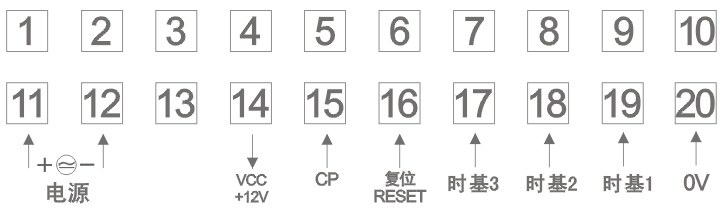

1、基本型累时器接线图

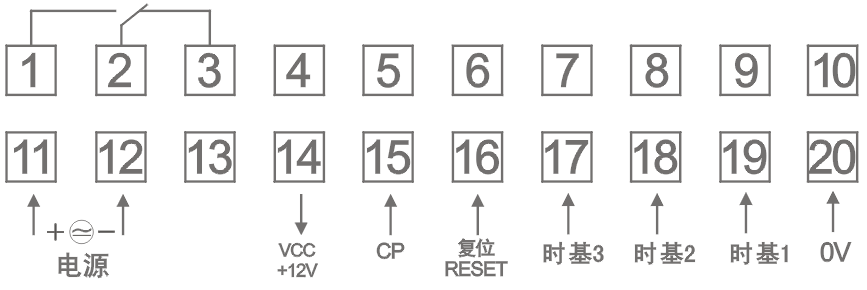

2、控制型累时器接线图

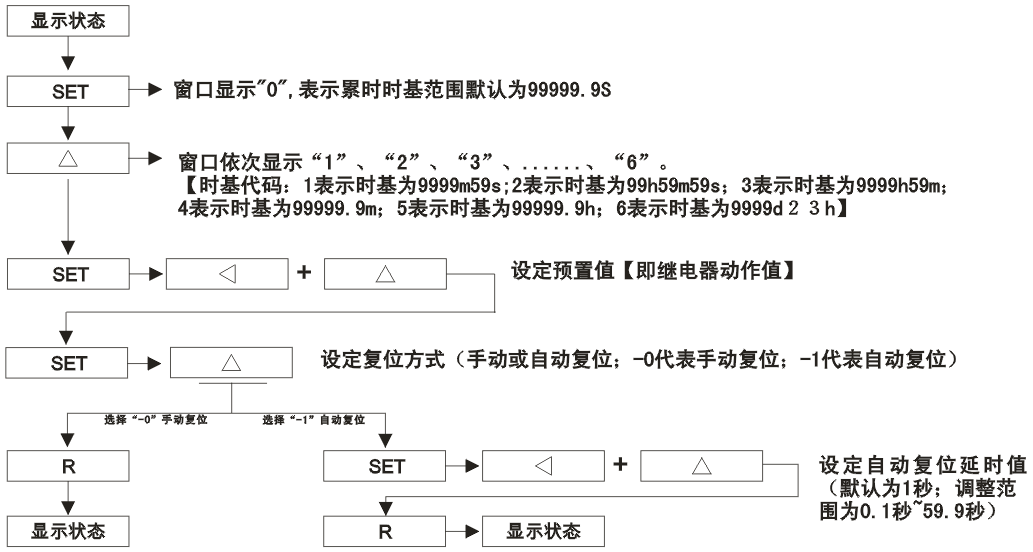

注意：“R”键为复用键（即是复位键又是确认键），在每次参数设置完后必须按此键确认，方可按新设置的参数工作。

产品使用注意事项

1、弱电线切勿与强电线绞合或同管走线。

2、注意工作电源与额定电压是否相符。

3、应根据需要正确选好时基范围。

4、累时器停电自动保持数据，若不需要保持数据只需外接端子复位或按面板复位按键复位。
