产品概述

       ZYL48累时器采用5位LED数字显示，专用计时芯片具有累时精度高、累时范围广、寿命长，停电数据记忆长达10年等优点，广泛应用在各种工矿企业的测试仪、检验台上。

       ZYL48累时器采用DIN48×48mm标准尺寸。

主要技术参数

1、工作电源：AC24V、110V、127V、220V、380V/50Hz，允许电压波动范围为（85%~110%）Ue；DC24V。

2、显示方式：5位LED数码显示。

3、复位方式：外部端子复位。

4、累时范围：1s~999m59s；0.1m~9999.9m；1m~999h59m；0.1h~9999.9h。

5、累时误差：≤0.01%。

6、安装方式：面板式

性能参数

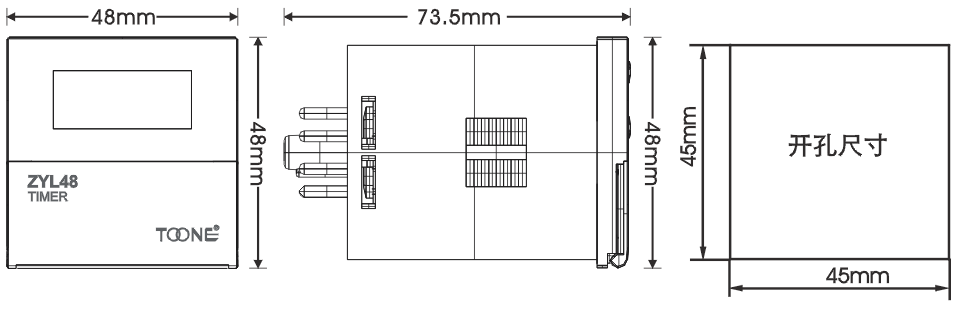

外形尺寸

接线图

注：

（1）④、⑦、⑧不短接为：1s~999m59s；

（2）④与⑧短接为：1m~999h59m

（3）④与⑦短接为：0.1m~9999.9m

（4）④与⑦、⑧短接为：0.1h~9999.9h

（5）控制端⑥和公共端⑩短接开始计时，如需接通后立即计时，请通电前将⑥、⑩短接

（6）⑨与⑩短接复位

使用说明

1、累时器的计时控制线和复位控制线尽量短，避免与其它的如电源线或动力线同管或绞合走线，必要时请使用屏蔽线。

2、在通电计时前，应根据所需的时间连接好时基选择端。
