产品概述

       ZYC11-6H系列数显式累加计数器(以下简称计数器)适用于交流50/60Hz，额定工作电压220V及以下，或直流工作电压24V的控制电路中作计数元件。

       本系列产品采用大规模集成电路，0.36英寸LED数码管显示，具有计数范围宽、计数性能稳定可靠、抗干扰能力强、安装方便等优点。

主要技术参数

1、电源工作电压 ：AC6V、12V、24V、36V、110V、220V/DC6V、12V、24V允许电压波动范围(85%-110%)Ue；

2、计数模式：加法计数

3、计数范围：0-999999

4、计数速度：

        a.无电压型(开关、触点)：30次/秒

        b.电压型(电平输入)：1000次/秒    L:DC0-2V   H:DC4-30V(H有效）

5、复位方式：面板按钮复位

6、使用环境温度：-5℃-45℃

7、存贮环境温度：-20℃-75℃

8、重量：约65g

9、安装方式：面板式

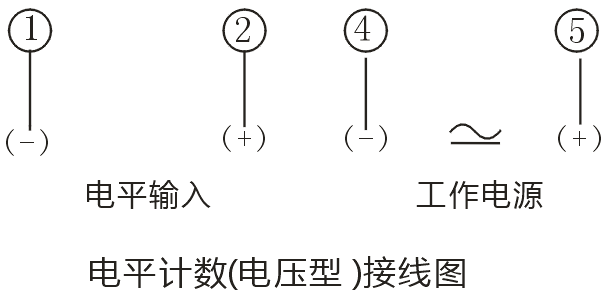

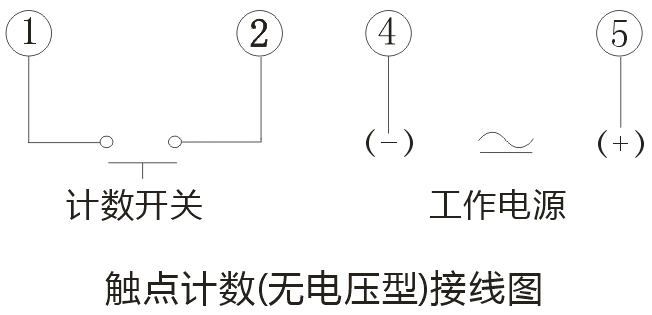

接线图

外形及安装尺寸

使用说明

计数输入线应尽量短，应避免与其它电源线或动力线同管绞合走线，必要时请使用屏蔽导线。
