产品概述

       ZYC48-8数显预置数计数继电器(以下简称继电器)采用大规模集成电路LED数码显示，外形美观、计数准确、寿命长、触头容量大、抗干扰能力强等特点，适用于交流50Hz,工作电压380V及以下或直流工作电压24V的控制电路中，按预定数值接通或分断电路。

       本系列继电器符合GB14048.5-2000和JB/T  8794-1998有关规定。

主要技术参数

电源电压：AC24V、36V、110V、220V、380V   50HZ，DC24V；电压波动范围为85％-110％UE；其它电压等级可协商订制

计数范围：0-9999(×1/×10/×100可选择，4位LED显示）

最大计数速度：30次/秒（占空比为1比1)

最小计数脉宽：15毫秒

触头容量：5A    250VAC(阻性负载）      7A     24VDC(阻性负载）

触头机械寿命：≥ 106次

触头电寿命： ≥105次

使用环境温度：-5-45℃

复位：接线端子复位，复位接通时间大于0.5秒

安装方式：（1）面板式    开孔尺寸为46×46毫米

                （2）装置式    2-M4×20   孔距33毫米

                （3）导轨式    35毫米导轨

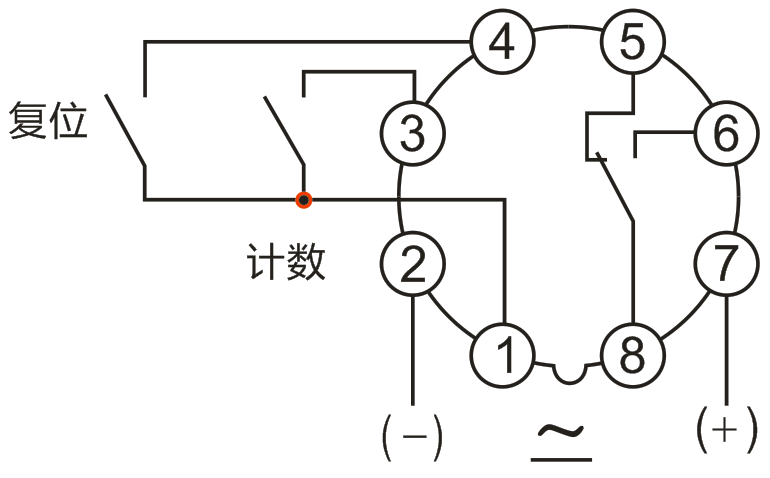

产品接线图

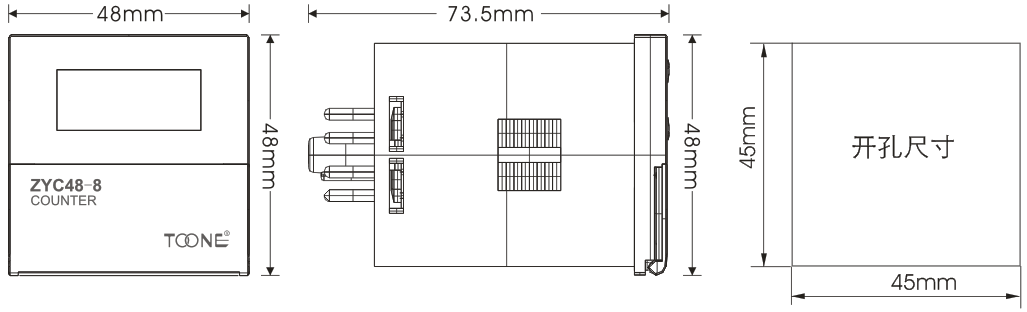

产品外形尺寸及安装尺寸图

产品使用说明

本产品是预置数计数继电器，因此在通电前须先设定数值和计数倍率，通电后预置无效；接通电源，此时显示并准备接收计数，当计数到达预设计数值 ，触点转换，实现接通或分断电路；当计数倍率设定为×1时，即每输入一个计数信号，产品累加一；当计数倍率设定为×10时，即每输入十个计数信号，产品累加一；当计数倍率设定为×100时，即每输入一百个计数信号，产品累加一。

产品使用注意事项

1、因继电器具有数值设定记忆功能，继电器重复启动间隔时间应大于0.5秒。

2、复位功能：在任意时刻接通复位端子，继电器恢复到初始状态，切勿在复位端子上输入电压，以免损坏产品。

3、计数功能：在通电且无复位状态下，接通计数端子，产品实现累加计数功能，切勿在计数端子上输入电压，以免损坏产品。

4、在强电环境且复位与计数端接导线较长时，请使用屏蔽导线以提高抗干扰能力。

5、工作低温状态下，确保产品表面无冷凝。

6、本产品电源输入端不能和变频器或其它变频设备连接。
