产品概述

       ZYC09 改进列电子式数显累计计数器(以下简称计数器)适用于交流50/60Hz，额定工作电压AC380V及以下或直流工作电压DC24V及以下的电路中作计数元件。

       本系列产品采用专用计数芯片，以高性能单片机编程为核心处理器，LED数码管显示，具有计数范围宽、计数性能稳定可靠、抗干扰能力强、安装方便等优点。

主要技术参数

1）额定电压Ue ：AC/DC24～240V,允许电压波动范围(85%-110%)Ue。

2）计数模式：加法计数。

3）信号类型：接点信号、电平信号、接近开关信号均可适用。

4）计数范围：0～99999(×1、×10、×100)。

5）计数速度：a.无电压型(开关、触点)：30次/秒

                      b.电压型(电平输入)：1000次/秒  L:DC0-2V H:DC4-30V(H有效）

6）计数误差:1‰或±1

7）复位方式：面板按钮复位。

8）使用环境温度：-5℃～＋40℃。

9）存贮环境温度：-20℃～＋75℃。

10）安装方式：面板式安装。

接线图与用法

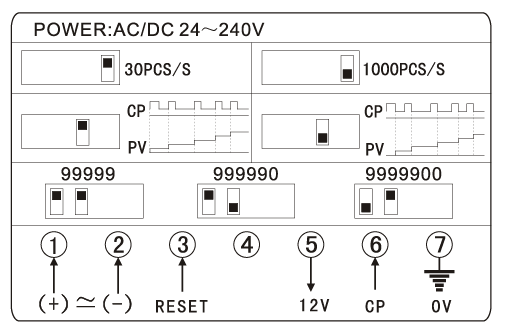

黑点代表选择开关的凸出部分.

       右边第一位为低频/高频计数切换，上方时，允许信号频次为30pcs/s,拨在下方时，允许信号频次为1000pcs/s。

       右边第二位为上升沿/下降沿计数切换，上方时，信号开始(比如⑤-⑥接通)即计一个数,拨在下方时，信号结束(比如⑤-⑥断开)才计数。

       左边两位为计数倍率选择，具体见图上标注。

      ①-②为电源输入端，直流输入时①为正极，②为负极，③为复位输入端，⑤为12V电平输出端，⑥为CP信号输入端，⑦为公共端参考电平（0V）。

       复位：③-⑦接通时位复位，复位信号可为按钮、行程开关等无源器件，切勿引入电平或伴有电流，如不需要，空置即可。

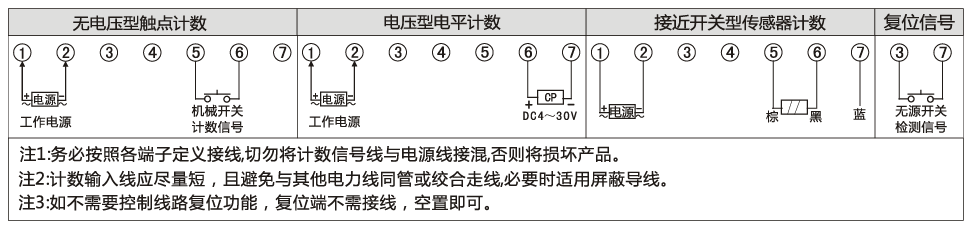

       计数信号接线方式如下：

外形及安装尺寸图

订货须知

订货时需写明产品型号、数量，例如：ZYC09  100只。

如有特殊要求，订货前需说明。
