功能和用途

本产品以高性能微电脑芯片为核心，可根据用户设定进行自动打铃，一天内最多可实现80次打铃，并为用户提供时钟自动校准功能，具有走时准确、操作方便等特点，广泛应用于学校与企事业单位的自动打铃控制。

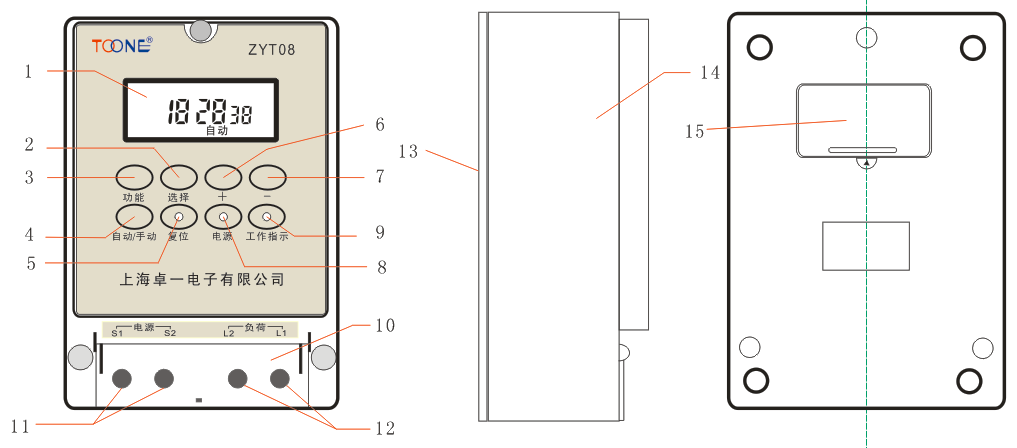

产品结构说明

◇ 1——液晶显示窗口

◇ 2——选择键

◇ 3——功能键

◇ 4——自动/手动键

◇ 5——复位键

◇ 6——加数键

◇ 7——减数键

◇ 8——电源指示灯

◇ 9——工作指示灯

◇ 10——安全盖

◇ 11——电源输入端

◇ 12——负载端

◇ 13——下盖

◇ 14——上盖

◇ 15——电池盖

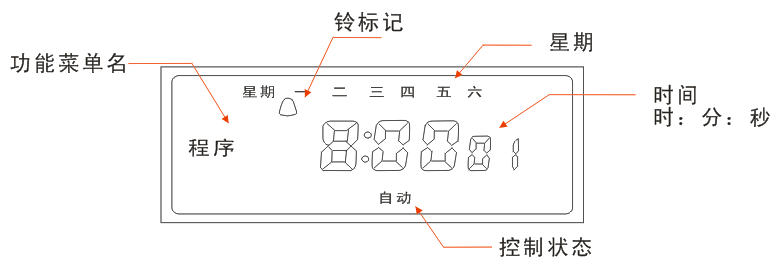

液晶显示屏显示符号解释

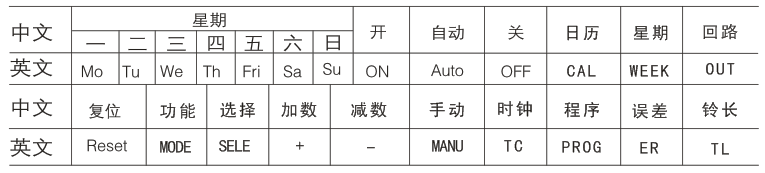

中英文显示及按键名称对照表

产品主要性能参数

工作电源:  AC220V50Hz

耗散功率：＜4W

外形尺寸:  195×175×85mm

产品重量：400g

闹铃时长:  23小时59分59秒

环境温度：-10℃～50℃

负载容量:  阻性2A;

计时误差:  使用系统自动误差调整功能: 0.5秒/天

                不使用系统自动误差调整功能: 2秒/天

                有80组闹铃时间,自动、手动两用

产品操作说明

1、按键功能说明

共设六组按键，分别为“MODE”功能键、“SELE”选择键、“+”加数键、“-”减数键、“MANU”手动键、“RESET”复位键,部分按键配合使用可实现高级功能,各按键功能如下:

1.1 .“MODE”功能键:功能模块选择.按此键进入设置状态,连续点按可依次对时钟、程序、误差、铃长各功能模块进行查看或设置。选中的功能模块名出现，持续按住功能键3秒后，系统转为时钟运行状态。

1.2 .“SELE”选择键：功能参数选择。在功能设置状态下，按此键选择某功能模块的各个参数或某参数的不同数位，选中参数呈闪烁状态。

1.3 .“+”加数键：参数设置调整。对选中的具体参数向上置数。

1.4 .“-”减数键：参数设置调整。对选中的具体参数向下置数。

1.5 .“MANU”手动键：时钟运行状态下，按手动键实现输出状态转换。连续点按，循环顺序为“自动-开-自动-关-自动”。在程序设置状态下，按手动键，可取消当前程序设置参数，时间为“-- ：--”，再按则恢复为上次设置参数。

1.6 .“RESET”复位键：系统复位，清除所有设置，时间为00：00：00  。

1.7 .其他高级功能：

◎任何设置状态下连续30秒无任何按键操作则回到时钟运行状态；

◎无外电源，并在时钟运行状态下，同时按下加数键与减数键2秒钟后，关闭液晶显示，进入省电模式。在时钟运行状态下，连续5分钟无按键操作，亦进入省电模式，省电模式下按下任意键可唤醒。【注：刚通完外电源后不能关闭液晶显示是正常的。】

◎程序设置状态下，选中程序组，按住手动键和减数键3秒后，取消当前程序组及其后的程序组设置参数。动作执行后，显示为最后程序组取消状态。

◎程序设置状态下，选中程序组，按住手动键和加数键3秒后，取消当前程序组及其前面的程序组设置参数。动作执行后，显示为第一程序组取消状态。

2、时钟校准

2.1 .功能选择：按功能键，选中时钟功能菜单，“时钟”显示。

2.2 .参数选择：按选择键选中时间参数【时、分、秒、星期】，选中参数呈闪烁状态。

2.3 .参数设置调整：按“+”键或“-”键对选中的时、分、秒、星期数进行向上或向下置数调整。

2.4 .设置确认：按功能键移至下一功能模块【或长按功能键回到时钟运行状态】

3、打铃程序设置

3.1 .功能选择：按功能键，选中程序设置功能菜单，“程序”显示。

3.2 .参数选择：按选择键选中时间参数【时、分】，选中参数呈闪烁状态。

3.3 .时间参数设置调整：按“+”键或“-”键对选中的时、分、参数进行向上或向下置数调整，将其调整为第一次打铃时间。

3.4 .按选择键选中星期，星期的“一”字闪烁，按键数键确认工作状态【显示器下部显示“开”或“关”标记。“开”表示该日该时间打铃仪工作；“关”表示该日该时间打铃仪不工作。】按加数键选择其他星期，按减数键确定开关状态，依次设置其他星期。星期设置后，设为“开”的星期在显示器上会显示；设为“关”的星期在显示器上则不显示。

3.5 .按选择键，选中程序组序号，按加数键设置为2、3、4、5、......、80次。

3.6 .重复3.2~3.5步骤设置其他打铃时间。

3.7 .当需要取消某次打铃设置时，则按选择键和加数键、减数键选中程序组，再按手动键取消本次打铃时间，使其变为“--：--” 。

3.8 .设置确认：按功能键移至下一功能模块【或长按功能键回到时钟运行状态】当程序设置后，在时钟运行状态下，显示器上的铃标记在闪烁，表示产品中有打铃程序设置。

4、误差设置

根据实际测量的时钟误差，计算日误差值，然后输入系统。正误差表示调快时钟、负误差表示调慢时钟。

4.1 .按功能键选中误差设置功能，“误差”闪烁。

4.2 .按选择键后，按加数键或减数键进行置数调整。

4.3 .设置确认：按功能键移至下一功能模块【或长按功能键回到时钟运行状态】。

5、铃长设置

用于设置打铃时间长度。可设置范围为0～23小时59分59秒，默认为10秒。

5.1 .功能选择：按功能键选中铃长设置功能，“铃长”显示。

5.2 .参数选择：按选择键选中时间参数【时、分、秒】，选中参数呈闪烁状态。

5.3 .参数设置调整：按“+”键或“-”键对选中的时、分、秒参数进行向上或向下置数调整。

5.4 .设置确认：按功能键回到时钟运行状态。

6、手动操作

6.1 .按手动键，可实现手动打开和关闭。此方式手动打开后，打铃仪按设定铃长时间打铃后，自动关闭，并回到自动状态。

6.2 .按面板上的“手动/自动”开关。此方式直接控制产品驱动电路。开关在“开” 状态下，为长期打铃。此方式开关状态下，不受模块控制。当产品显示控制模块出现故障，又急需打铃时，可使用此方式手动打铃。

7、举例说明

例1：某工厂早上8：00上班，中午12：00下班，下午14：00上班，晚上18：00下班；每周工作5.5天，周六下午不上班，周日不上班。设置如下：

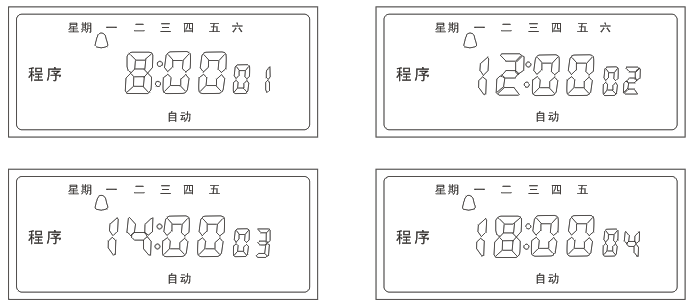

7.1 .四次打铃时间设置如下图：

7.2 .选中程序组序号，按加数键使其改变为05，按“手动”键和减数键3秒后，清除后续程序组，使其为“--：--”。

7.3 .长按功能键，使系统回到时钟运行状态。

7.4 .按“手动”键，使控制状态为自动。

7.5 .将面板上“手动/自动”开关拨至“自动”位置。

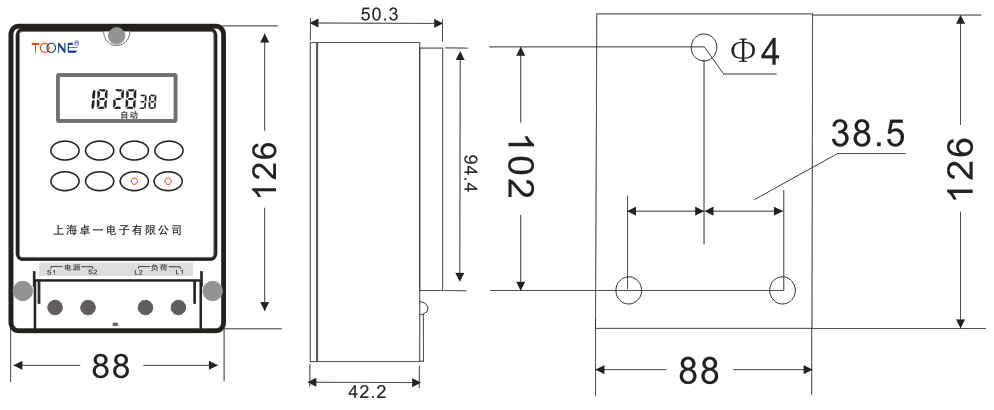

产品外形尺寸以及安装方式

1、产品外形尺寸

2、安装方式：壁挂式安装

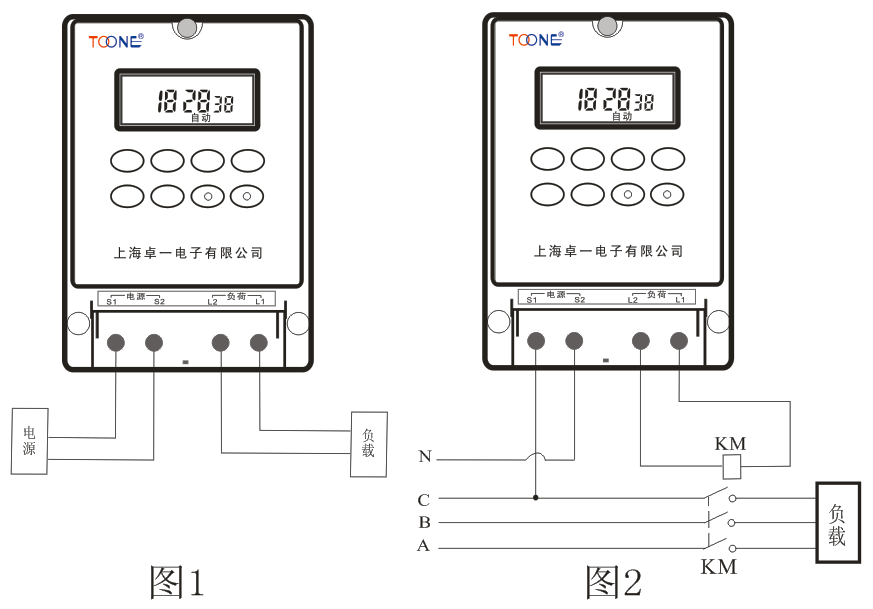

产品接线方法

a、直接控制方式的接线

被控制的电器是单相供电，功耗不超过本开关的额定容量（阻性负载25A），可采用直接控制方式。接线方法如图1所示。

b、三相工作方式的接线

被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压为AC220V、50Hz的接线方法如图2所示。

注意事项

1、若要中止执行打铃程序，按“手动”键，使控制状态为“关”，或将面板“手动 /自动”开关拨至“关”位置。

2、若需临时打铃，参见“操作说明”中第六条“手动操作”

3、当显示模糊或不显示时，打开后部电池盖更换电池。电池为两节 7号普通干电池。

4、负载不得超过本产品规定负载容量（阻性25A）。

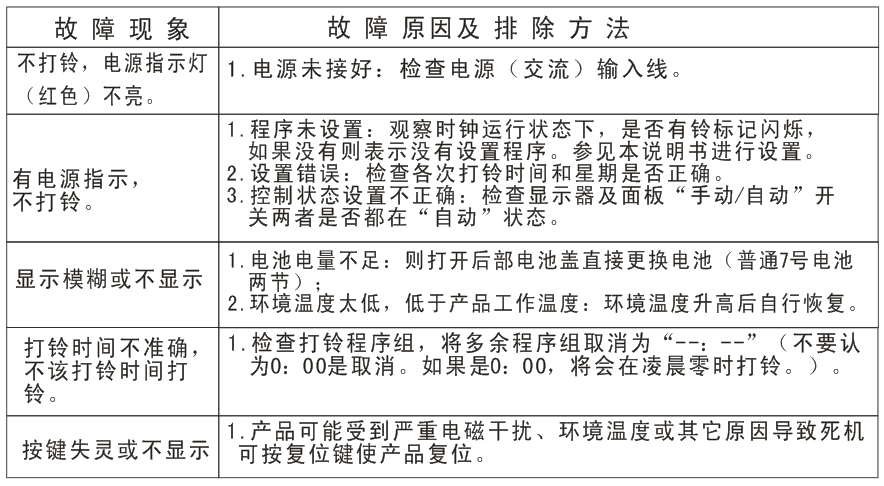

常见故障及排除方法

订货须知

客户订购时控开关产品时，需要了解其工作电压、控制方式（时间、光控、雨控、经纬度控制）、负载容量、安装方式、开关组数、控制回路（一路、二路、三路、六路）等。

【注：产品开关组数一般为16组；如负载容量大于产品的额定负载容量时，可选择交流接触器进行扩容。】
