概      述：

       ZYS48系列时间继电器是一种可以设置延时值的时间继电器(以下简称继电器)，适用于交流50/60Hz，额定电压380V及以下的控制电路中做延时元件，按预定时间接通或分断电路。

       本系列继电器符合GB14048.5和JB/T10047有关要求。

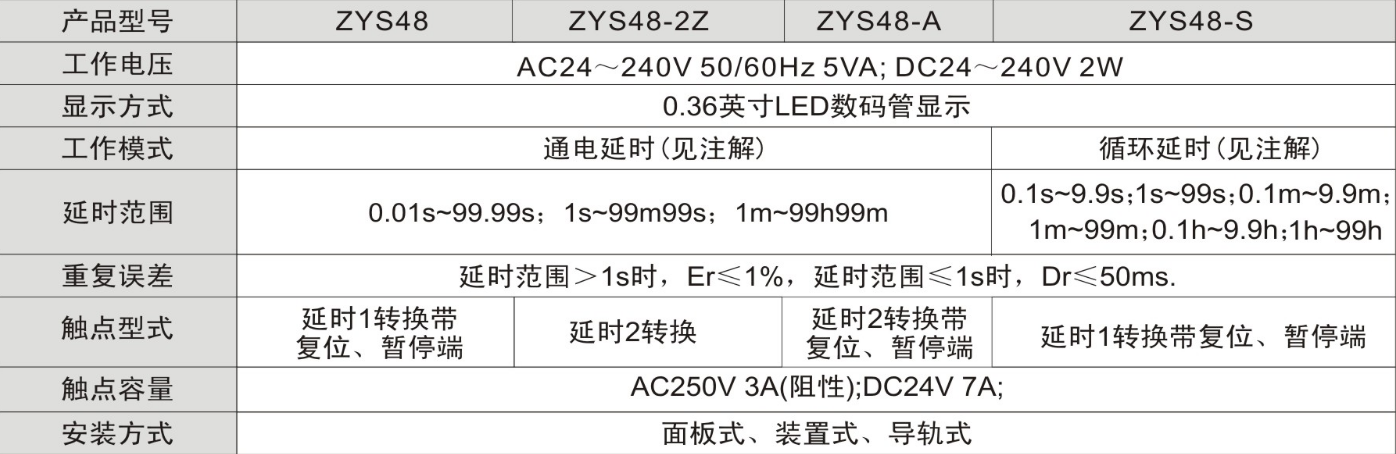

主要技术参数：

※注解：

      通电延时：接通电源，继电器即可开始延时，当延时时间达到预置值后，继电器动作，输出触点转换。

      循环延时：接通电源, 继电器即可开始延时，按照预置时间T1开始延时→输出转换→按照预置时间T2开始延时→复位；以此自动往复。

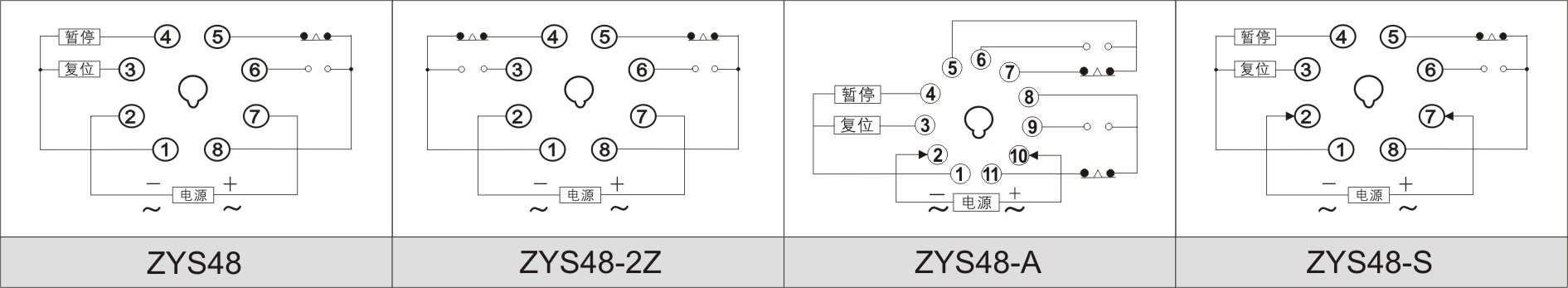

接线图：

外形尺寸及安装方式：

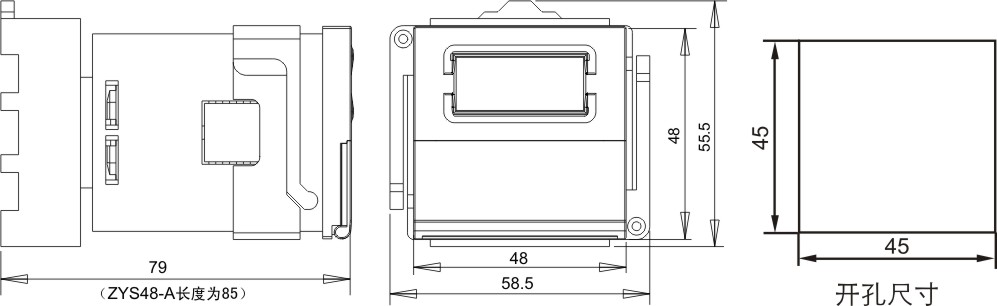

1、外形尺寸

2、安装方式

     面板式安装：开孔尺寸为45mm×45mm

     导轨式安装：35mm导轨

     装置式安装：孔距为33mm，安装螺钉为2-M4×20mm

产品使用说明：

★请严格按照继电器外壳上接线图正确接线，电源参数必须符合要求。

★本系列继电器是预置数继电器，需在每次延时周期前设置好延时时间，延时开始后设置的时间无效。但可在复位后或下一周期有效.继电器重复启动间隔时间应≥0.5s。

★暂停功能：在计时过程中接通暂停端子(接通①和④)，计时停止，且显示此刻的时间，断开后继续计时，利用此功能可做累时器用。

★复位功能：在任意时刻接通复位端子(接通①和③)，继电器恢复到初始状态。

★复位与暂停端子切勿输入电压，以免损坏产品。在强电环境或复位与暂停导线较长时，请使用屏蔽导线。
