产品概述

ZYX系列电测表采用工业级单片机与高精度测量芯片结合，具有测量精度高、抗干扰能力强、参数设置方便灵活等特点，产品适用于电力电网、自动化控制系统的现场监测显示和控制。

产品且有以下特点：

1、四位显示-1999~9999

2、24位AD转换，确保测量的高精度。

3、工业级芯片设计，抗干扰能力强，性能稳定。

4、菜单式设置，便于操作。

5、可选扩展报警输出功能，上、下限报警点独立设置。

6、测量值小数点位根据量程自动转换，大于9999时KV指示灯亮。

主要技术参数

1、工作电压：AC100~240V 50/60HZ

2、功耗：≤2W

3、精度等级：0.5级

4、直流测量范围：-1999~9999

5、交流测量范围：0~9999

6、频率测量范围：45~55HZ

7、过量程指示：下限“-Err”，上限“Err”

8、使用环境：-10~50℃；≤85%RH

9、继电器触点容量：AC220V/3A

型号定义

面板说明



参数设置

1、持续按住“SET”键3秒以上，进入“菜单密码校验程序”，数码管显示“PASS”

2、接任意键，数码管闪烁显示“0000”

3、按“u”键由左到右选择闪烁位

4、按“▲”键增加闪烁位数据，按“▼”键减小闪烁位数据

5、按“SET”键确认数据，校验已输入的密码

　  初始密码如下：

　  ①1234：互感器变比系数（仅限交流），

         范围：电压型：0.1KV~10.0KV/100V， 电流型：5A~1000A/5A

　　  如电压型正常测量范围是0-500V，需测量2000V范围电压时，可通过2000：100电压互感器接入仪表，再将互感

         器变比系数设为2.0KV即可正常测量。

         同理：电流型量程为5A，如需测量30A电流时，通过30：5型电流互感器，再将系数设为30即可。　

　  ②4321：测量误差修正，修正范围为当前测量单位的±100个字符。

　　  以电压测量为例：如已知输入电压为220.0V，仪表显示为218.0V，输入密码进入菜单，

         将修正参数调为2.0V，即可抵消测量误差，使仪表显示更准确。

      ③0036:滤波系数，范围0~3，共4个等级。

　　　若使用场所干扰严重，会导致测量显示产生波动，适当选择滤滤系数以有效减小或避免数字波动的发生。

　　　其中含义：0无滤波，1弱，2中，3强。滤波系数越大显示越稳定，但显示会有滞后。

　　④0001：AH1继电器吸合值，测量值≥设定时，AL1继电器吸合。

       ⑤0002：AL1继电器释放值，测量值≤设定时，AL1继电器释放。

          AL1可用于上限报警，动作特性请参阅图1

　　⑥0003：AH2继电器吸合值，测量值≤设定时，AL2继电器吸合。

　　⑦0004：AL2继电器释放值，测量值≥设定时，AL2继电器释放。

     AL2可用于下限报警，动作特性请参阅图2

6、若密码正确，进入所对应参数设置，否则返回正常显示状态。

7、参数设置完成后，按“SET”键确认并保存参数。

外形及安装尺寸

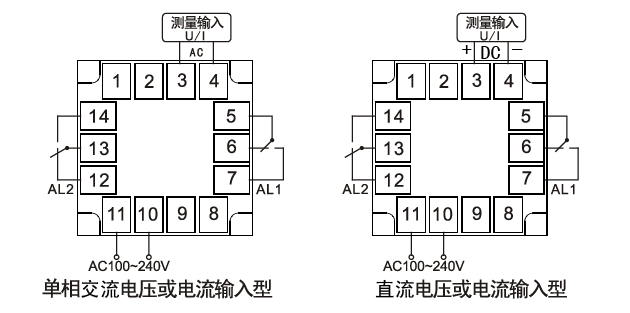

接线端子图

其它注意事项

1、电压输入：可直接测量交直流电压500V，输入范围在500V~999.9V时仪表可正常测量，但不宜长时间过量程测量，过量程的正确测量方法是使用电压互感器，并设置显示系数。

2、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部电流互感器（其它特殊测量信号可订做）。如使用的电流互感器上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，要先断开电流互感器一次回路或者短接二次回路，否则会有触电危险。建议使用接线排，不要直接接电流互感器，以方便拆装。

3、产品在运输、拆封、使用过程中，应避免受到剧烈震动或冲击。

4、使用环境应保持清洁、干燥，不得用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸气、导电尘埃及严重的霉菌存在的环境中。
