产品概述：

本产品能根据用户设定的时间，实现预约定时开启、倒计时关闭、循环计时开启/关闭各种用电设备的电源。控制对象可以是广告招牌灯、霓虹灯、换气扇、路灯、生产设备、广播电视设备等需要定时控制的电器设备和家用电器。

性能指标：

电源电压：AC220V（85%--110%V）50/60Hz

消耗功率：≤ 5VA

计时范围：1秒~99小时59分59秒

计时误差：≤ 1秒/24小时

环境温度：-10~50℃（无凝霜）

开关容量：25A（阻性负载）

环境湿度：＜85%RH

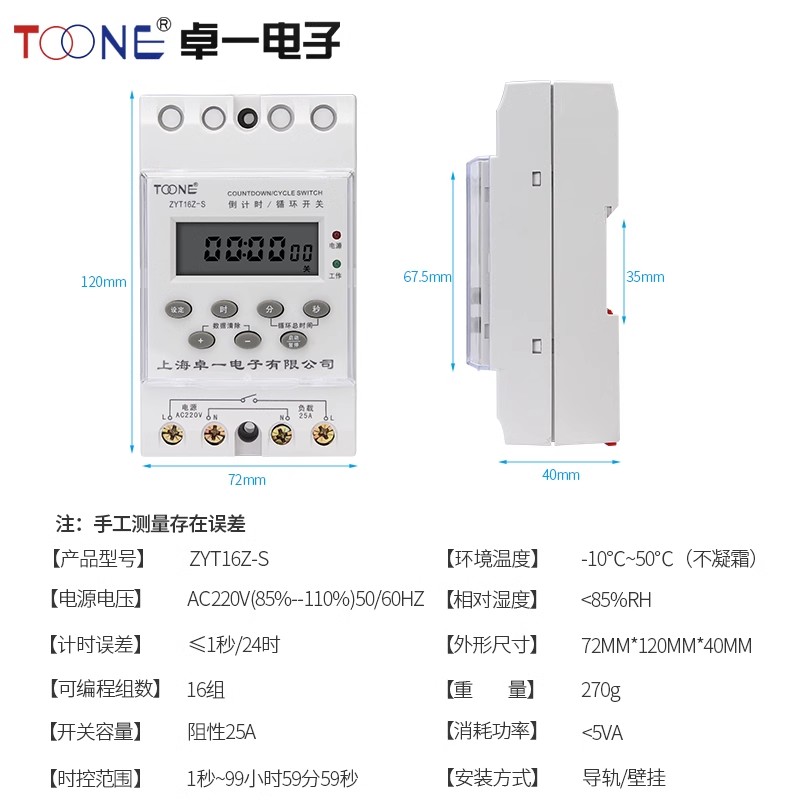

外形尺寸：

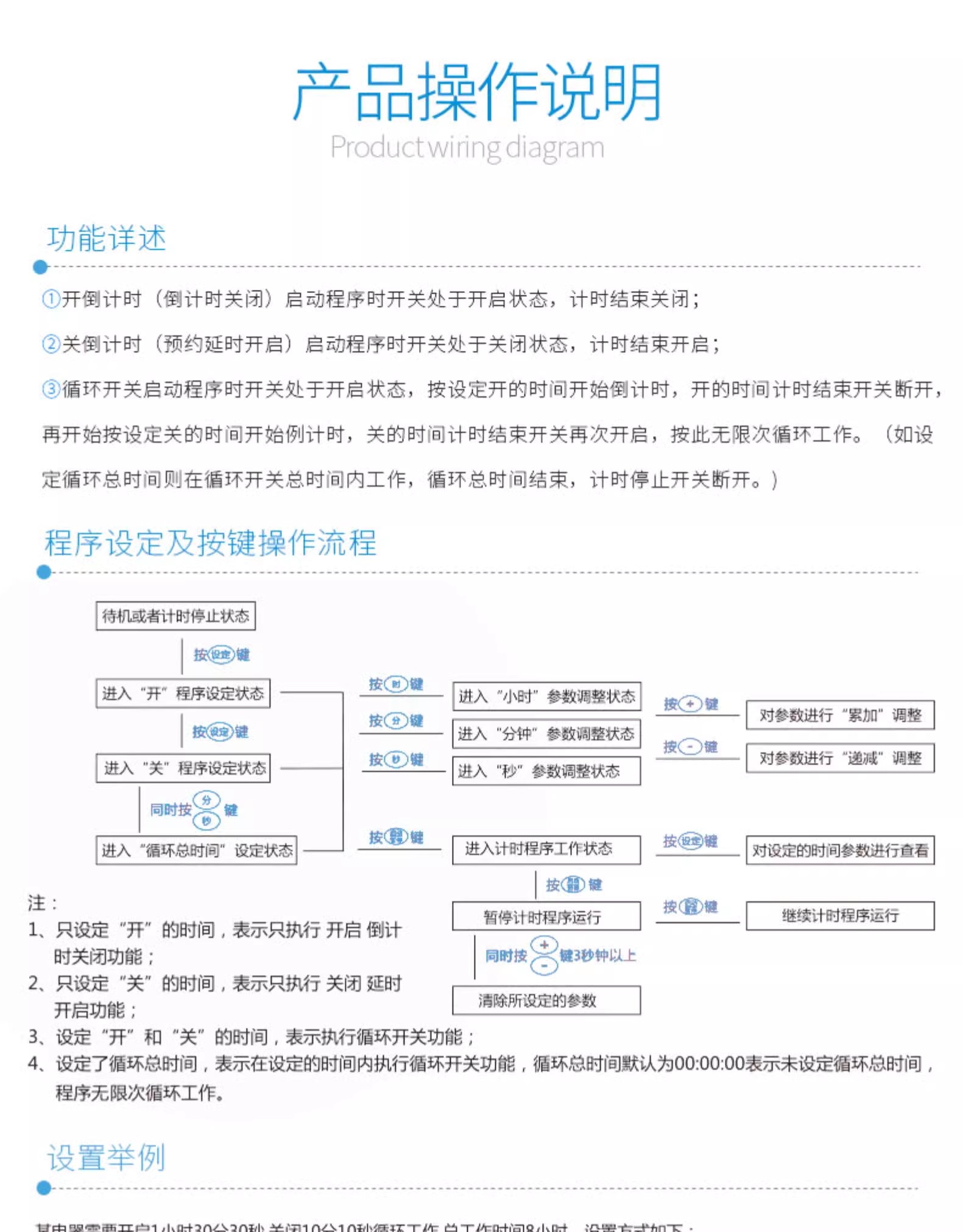

功能详述：

1、开倒计时（倒计时关闭）启动程序时开关处于开启状态，计时结束关闭；

2、关倒计时（预约延时开启）启动程序时开关处于关闭状态，计时结束开启；

3、循环开关 启动程序时开关处于开启状态，按设定开的时间开始倒计时，开的时间计时结束开关断开，再开始按设定关的时间开始倒计时，关的时间计时结束开关再次开启，按此无限次循环工作。（如设定循环总时间则在循环开关总时间内工作，循环总时间结束，计时停止开关断开。）

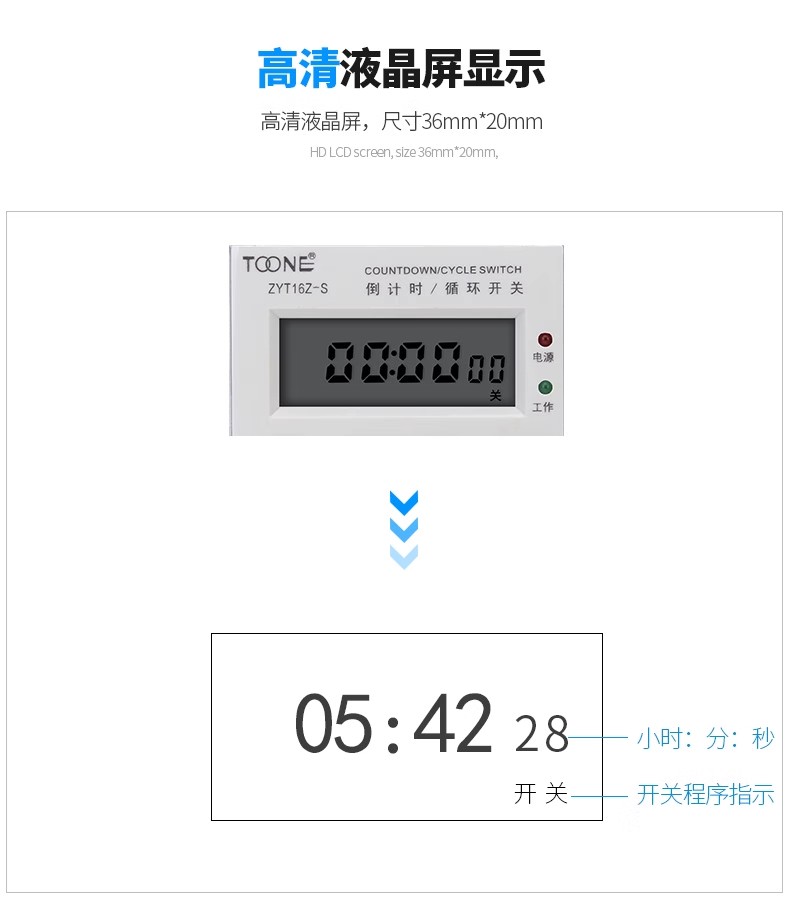

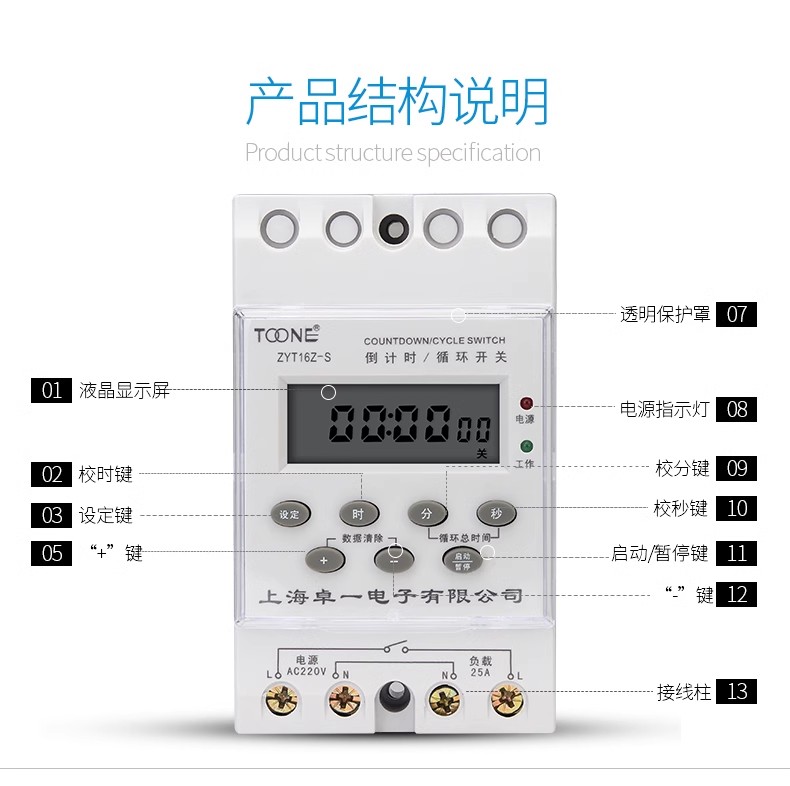

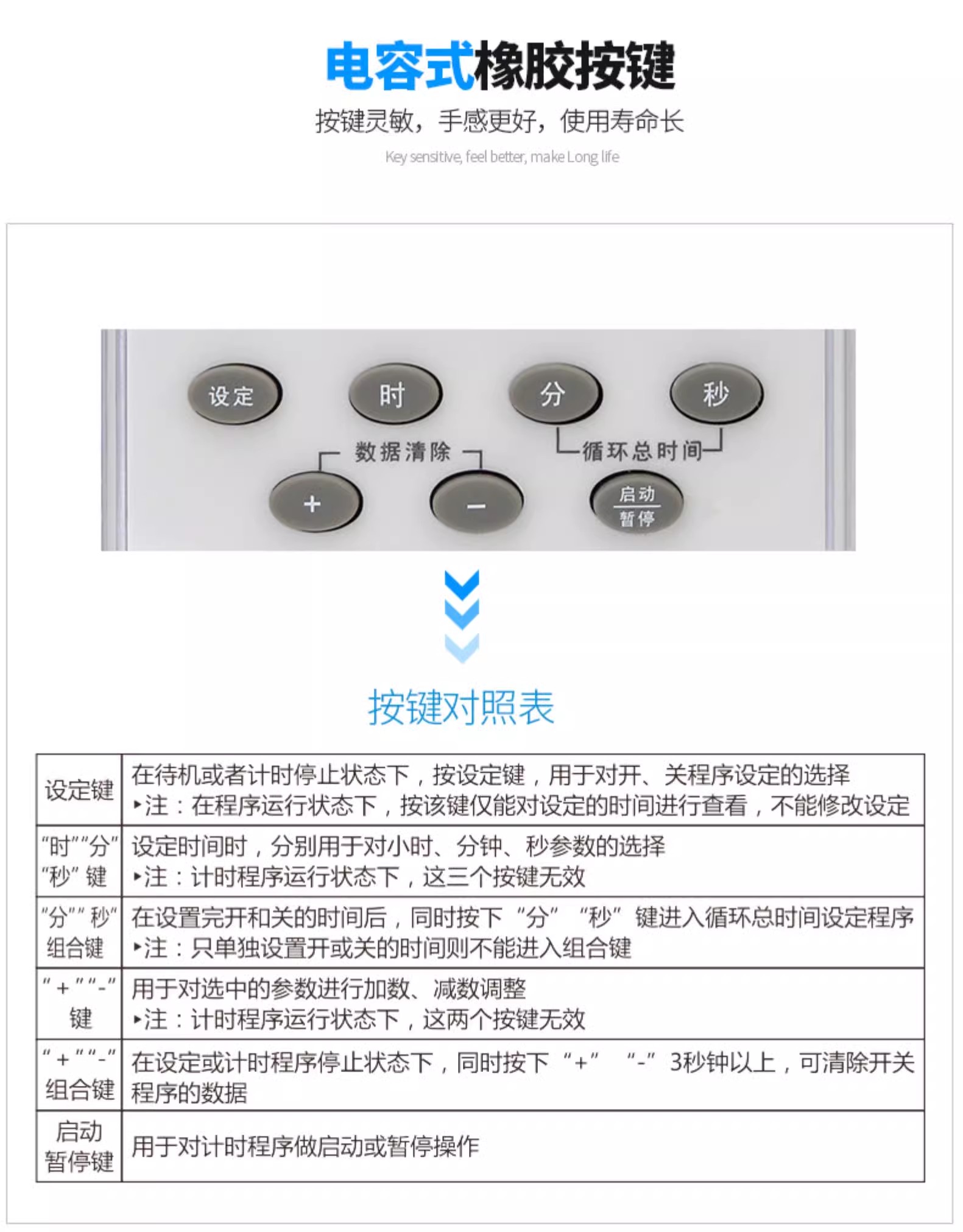

液晶显示及按键功能：

程序设定及按键操作流程：

注：

1、只设定“开”的时间，表示只执行 开启 倒计时关闭功能；

2、只设定“关”的时间，表示只执行 关闭 延时开启功能；

3、设定“开”和“关”的时间，表示执行循环开关功能；

4、设定了循环总时间，表示在设定的时间内执行循环开关功能，循环总时间默认为00:00:00表示未设定循环总时间，程序无限次循环工作。

设置举例：

某电器需要开启1小时30分30秒,关闭10分10秒循环工作,总工作时间8小时。设置方式如下：

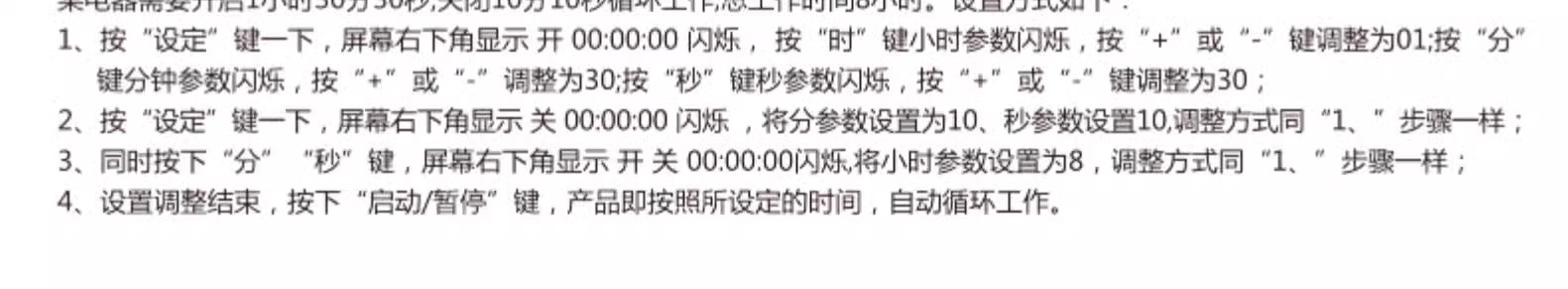

1、按“设定”键一下，屏幕右下角显示 开 00:00:00 闪烁， 按“时”键小时参数闪烁，按“+”或“-”键调整为01;按“分”键分钟参数闪烁，按“+”或“-”调整为30;按“秒”键秒参数闪烁，按“+”或“-”键调整为30；

2、按“设定”键一下，屏幕右下角显示 关 00:00:00 闪烁 ，将分参数设置为10、秒参数设置10,调整方式同“1、”步骤一样；

3、同时按下“分”“秒”键，屏幕右下角显示 开 关 00:00:00闪烁,将小时参数设置为8，调整方式同“1、”步骤一样；

4、设置调整结束，按下“启动/暂停”键，产品即按照所设定的时间，自动循环工作。

接线方式：

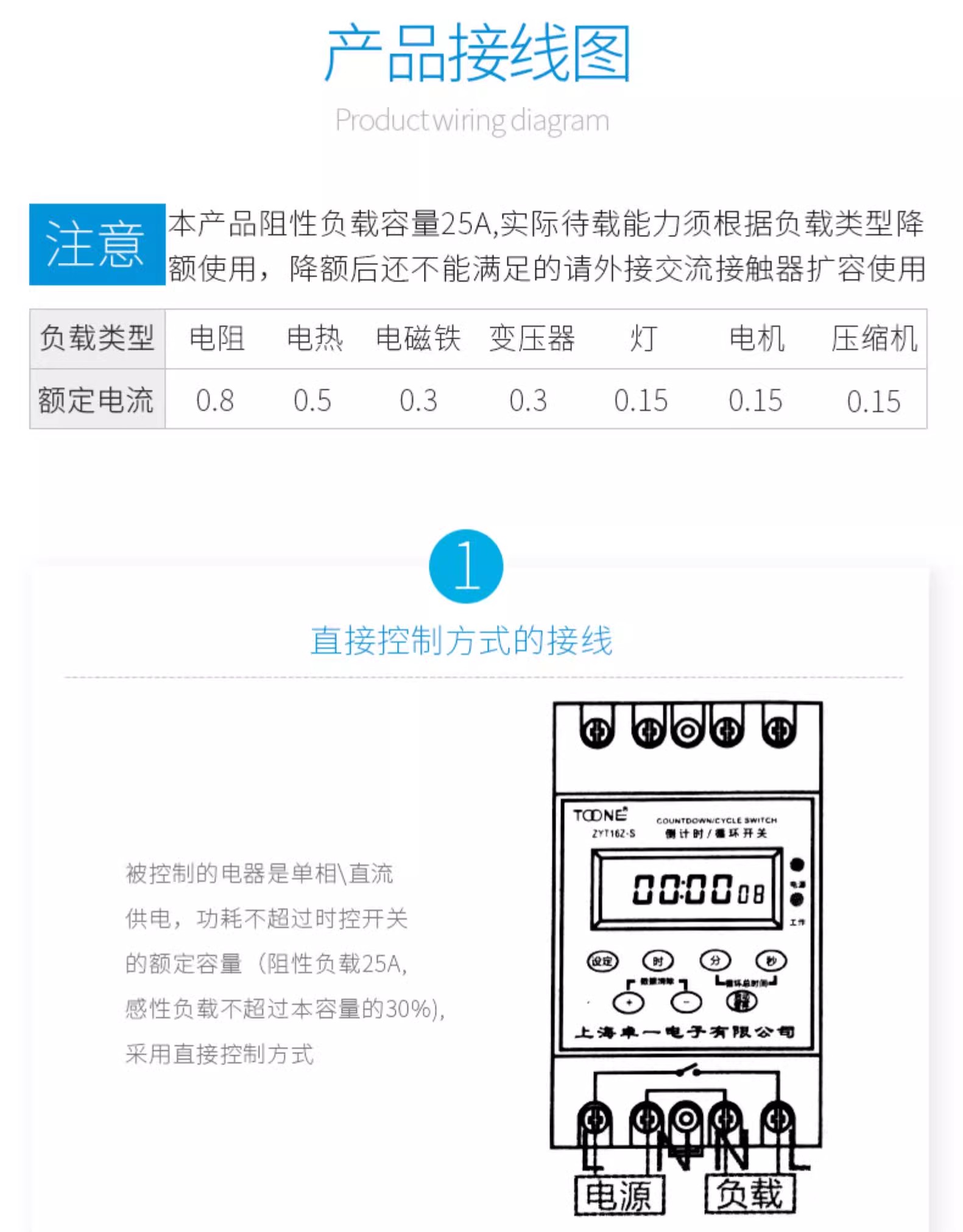

1.直接控制方式的接线

   被控制的电器是单相/直流供电，功耗不超过本开关的额定容量（阻性负载25A，感性负载不超过本容量的30%），可采用直接控制方式。接线方法如图1所示。

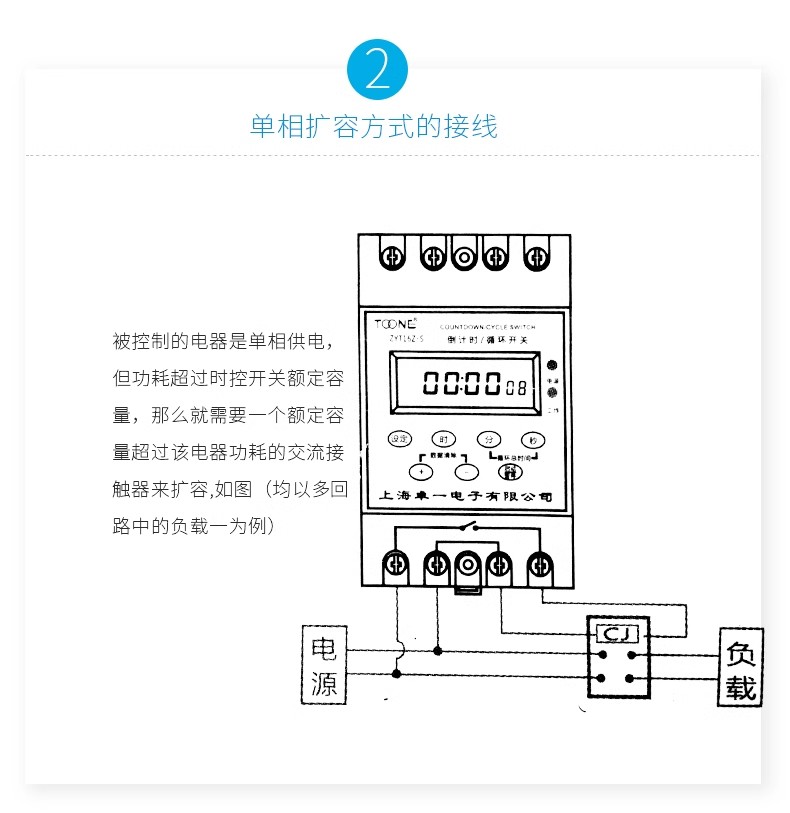

2.单相扩容方式的接线

   被控制的电器是单相供电，但功耗超过本开关的额定容量（阻性负载25A），那么就需要一个容量超过该电器功耗的交流接触器来扩容。接线方法如图2所示。

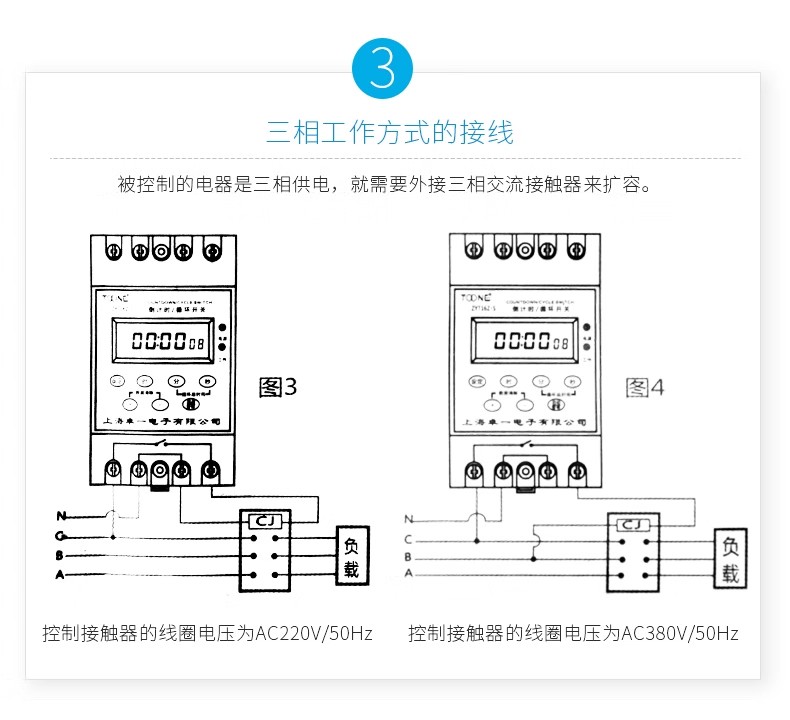

3.三相工作方式的接线

   被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压为AC220V、50Hz的接线方法如图3所示。控制接触器的线圈电压为AC380V、50Hz的接线方法如图4所示。
