产品概述

ZYX-S系列专用数显表用工业级单片机与高精度测量芯片结合，具有测量精度高、抗干扰能力强、参数设置方便灵活等特点，产品适用于电力电网、自动化控制

系统的现场监测显示和控制。

产品且有以下特点：

1、四位显示-1999~9999

2、24位AD转换，确保测量的高精度。

3、工业级芯片设计，抗干扰能力强，性能稳定。

4、菜单式设置，便于操作。

5、可选扩展报警输出功能，上、下限报警点独立设置。

6、0~20mA,4~20mA,0~5V,1~5V,0~10V兼容输入，可通过菜单设置。

主要技术参数

1、工作电压：AC100~240V 50/60HZ

2、功耗：≤2W

3、精度等级：1.0级

4、测量显示范围：-1999~9999

5、测量信号：0~20mA,4~20mA,0~5V,1~5V,0~10V.

6、过量程指示：下限“-Err”，上限“Err”

7、使用环境：-10~50℃；≤85%RH

8、继电器触点容量：AC220V/3A

型号定义

面板说明

参数设置

1、持续按住“SET”键3秒以上，进入“菜单密码校验程序”，数码管显示“PASS”

2、接任意键，数码管闪烁显示“0000”

3、按“u”键由左到右选择闪烁位

4、按“▲”键增加闪烁位数据，按“▼”键减小闪烁位数据

5、按“SET”键确认数据，校验已输入的密码

　　初始密码如下：

　　①0123：选择输入信号  5种输入可选分别为：0-20(0~20mA);4-20(4~20mA);0-5.(0~5V);1-5.(1~5V);0-10.(0~10V)

            当个位小数点亮起时代表当前输入信号为电压输入,无小数点时代表当前输入信号为电流输入。

    ②0036：选择小数点位置  分别为：0、无小数点;1、一位小数点；2、两位小数点;3、三位小数点　

　　③0111：量程下限设置，范围：-1999~9999;

　　　例:输入信号为4~20mA，需测量显示0~2000，只需将量程下限设为0;如需测量显示-100~2000,将量程下限设为-100

      即可，其它输入信号同理。

    ④0999：量程上限设置，范围：0~9999;

　　　例:输入信号为4~20mA，需测量显示0~2000，只需将量程上限设为2000;如需测量显示0~5000,将量程上限高为5000

      即可，其它输入信号同理。

　　⑤0001：AH1继电器吸合值，测量值≥设定时，AL1继电器吸合。

    ⑥0002：AL1继电器释放值，测量值≤设定时，AL1继电器释放。

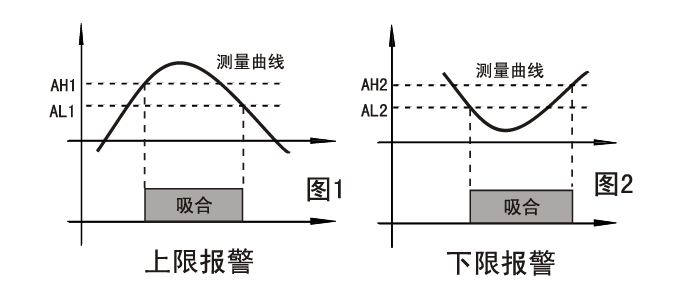

     AL1可用于上限报警，动作特性请参阅图1

　　⑦0003：AL2继电器吸合值，测量值≤设定时，AL2继电器吸合。

　　⑧0004：AH2继电器释放值，测量值≥设定时，AL2继电器释放。

     AL2可用于下限报警，动作特性请参阅图2

6、若密码正确，进入所对应参数设置，否则返回正常显示状态。

7、参数设置完成后，按“SET”键确认并保存参数。

外形及安装尺寸

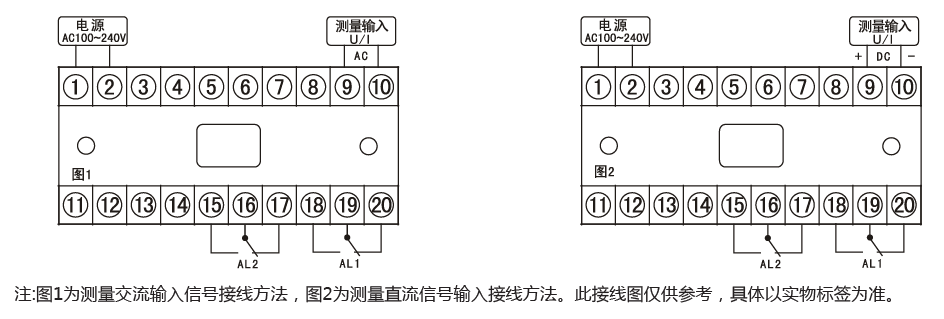

接线端子图

其他注意事项

1、本产品适用温度-10~50℃之间，相对湿度8 5%以下的场所。

2、输入导线不宜过长，建议使用屏蔽线。

3、使用时应远离干扰源。

4、防止强烈震动和冲击。

3、产品在运输、拆封、使用过程中，应避免受到剧烈震动或冲击。

4、使用环境应保持清洁、干燥，不得用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸气、导电尘埃及严重的霉菌存在的环境中。
