产品概述

ZYX系列可编程单相电力仪表采用工业级单片机与高精度测量芯片结合，具有测量精度高、抗干扰能力强、参数设置方便灵活等特点，产品适用于电力电网、自动化控制系统的现场监测显示和控制。

产品且有以下特点：

1、四位显示，0~9999

2、专用计量芯片，确保测量的高精度。

3、工业级芯片设计，抗干扰能力强，性能稳定。。

4、可选扩展报警输出功能，上、下限报警点独立设置。

5、可通过菜单设置继电器报警参数、互感器变比。

6、面板"KV"指示灯亮，表示当前显示单为千伏

主要技术参数

1、工作电压：AC100~240V 50/60HZ

2、功耗：≤3W

3、精度等级：0.5级

4、电流测量范围：AC0~5.000A

5、电压测量范围：AC0~500.0V

6、频率测量范围：45~55Hz

7、测量过量程范围：持续1.2倍，瞬时10倍/1秒

8、继电器触点容量：AC220V/3A

9、使用环境：-10~50℃；≤85%RH

型号定义

面板说明

菜单字符说明

代码详解：

1、CODE:进入各编程菜单的密码输入项

   例：如需查看或更改报警参数设置，则在CODE界面输入密码0001，再按一次SET键确认即可进入菜单，其它设置依此类推。

2、MODE:此菜单仅限组合表，用来选择上、下限报警输出是以电压测量、电流测量或频率测量为参考。

3、AL1H:测量大于AL1H菜单所设值时，上限报警继电器J1吸合(图1）

4、AL1L:在上限报警继电器吸合时，测量值小于AL1L时，上限报警继电器释放(图1）

5、AL2H:在下限报警继电器吸合时，测量值大于AL2H时，下限报警继电器释放(图2）

6、AL2L:测量小于AL2L菜单所设值时，下限报警继电器J2吸合(图2）

7、DISA:外接电流互感器变比参数设置。

    例：电流型量程为5A，如需测量30A电流时，通过30：5型电流互感器，再将系数设为30即可正常测量显示30A电流。

8、DISU:外接电压互感器变比参数设置。

    例：电压型正常测量范围是0-500V，需测量2000V范围电压时，可通过2000：100电压互感器接入仪表，再将互感器变比系数设为2.00KV即可正常测量。

参数设置举例

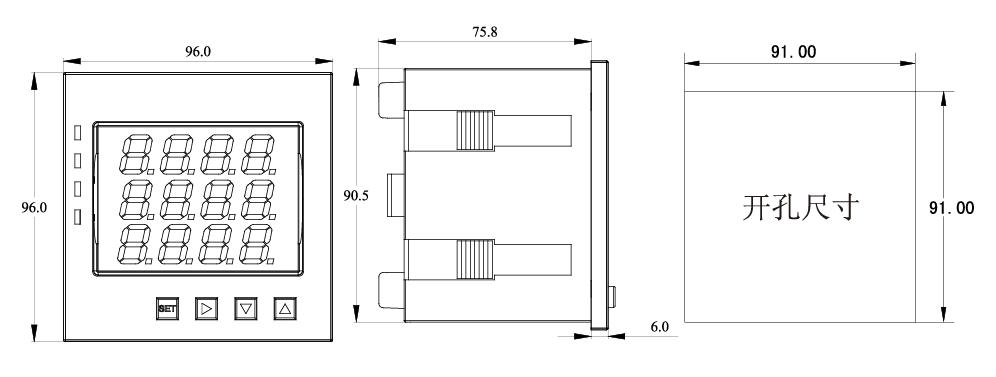

外型及安装尺寸

典型接线方法

其它注意事项

1、电压输入：可直接测量交直流电压500V，输入范围在500V~999.9V时仪表可正常测量，但不宜长时间过量程测量，过量程的正确测量方法是使用电压互感器，并设置显示系数。

2、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部电流互感器（其它特殊测量信号可订做）。如使用的电流互感器上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，要先断开电流互感器一次回路或者短

接二次回路，否则会有触电危险。建议使用接线排，不要直接接电流互感器，以　　方便拆装。

3、产品在运输、拆封、使用过程中，应避免受到剧烈震动或冲击。

4、使用环境应保持清洁、干燥，不得用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸气、导电尘埃及严重的霉菌存在的环境中。
