产品概述

ZYX3系列可编程三相电力仪表采用工业级单片机与高精度测量芯片结合，具有测量精度高、抗干扰能力强、参数设置方便灵活等特点，产品适用于电力电网、自动化控制系统的现场监测显示和控制。

产品且有以下特点：

1、四位显示，0~9999

2、24位AD转换，确保测量的高精度。

3、工业级芯片设计，抗干扰能力强，性能稳定。

4、可选模拟量变送输出及RS485通讯功能。

5、可选扩展报警输出功能，上、下限报警点独立设置。

6、可通过菜单设置继电器报警参数、变送参数、通讯参数、互感器变比。

7、面板"KV"指示灯亮，表示当前显示单为千伏

主要技术参数

1、工作电压：AC220V、AC380V 50/60HZ

2、通讯波特率：2400、4800、9600

3、使用环境：-10~50℃；≤85%RH

4、测量过量程范围：持续1.2倍，瞬时10倍/1秒

5、通讯规约：RS485通讯，MODBUS-RTU协议

6、模拟量输出：DC0~10mA、DC0~20mA、DC4~20mA

7、功耗：≤3W

8、精度等级：0.5级

9、电流测量范围：AC0~5.000A

10、电压测量范围：AC0~500.0V

11、继电器触点容量：AC220V/3A

型号定义

菜单字符说明

参数设置举例

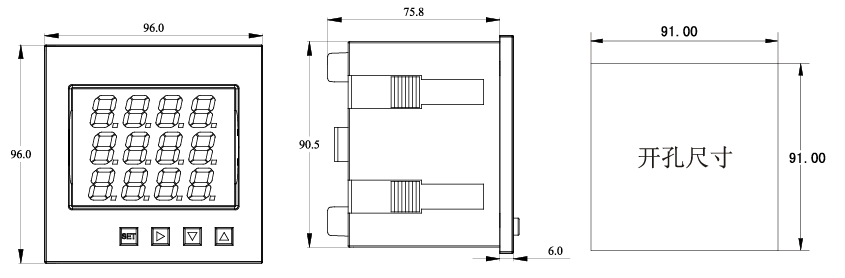

外形及安装尺寸

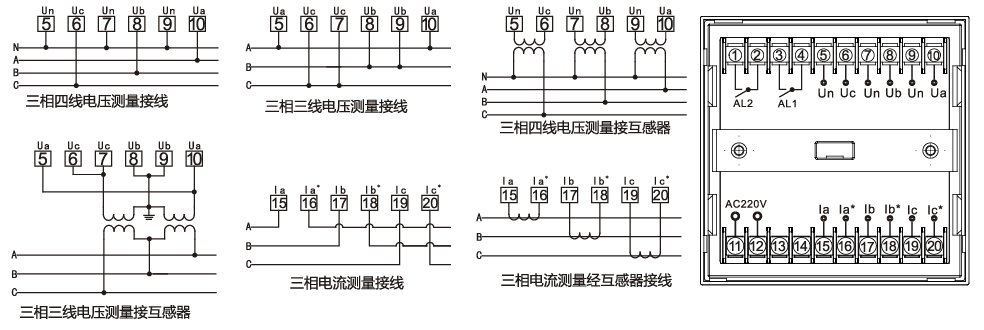

典型接线方法

其他注意事项

1、仪表需外加辅助电源才能工作，请保证所提供的电源适用于该仪表，以防仪表损坏。

2、电压输入：可直接测量交流电压0-500V，输入范围在600V时仪表可正常测量，但不宜长时间过量程测量，过量程的正确测量方法是使用电压互感器，并设置显示系数。

3、电流输入：标准额定输入电流为5A，大于6A的情况应使用外部电流互感器（其它特殊测量信号可订做）。如使用的电流互感器上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，要先断开电流互感器一次回路或者短接二次回路，否则会有触电危险。建议使用接线排，不要直接接电流互感器，以方便拆装。

4、产品在运输、拆封、使用过程中，应避免受到剧烈震动或冲击。

5、使用环境应保持清洁、干燥，不得用于有爆炸危险的介质、有腐蚀金属或破坏绝缘的气体、水蒸气、导电尘埃及严重的霉菌存在的环境中。
