产品概述

       ZYWS系列温湿度控制仪广泛应用于电力电子行业，应用于工作环境潮湿、有水汽生成的场合，以及需要对温度和湿度进行综合控制的场合。主要用于户外端子箱、高低压控制柜、环网开关柜、地下变电站、箱式变电站、断路器机构箱、表箱、各种开关柜、中置柜等设备。用该产品可以自动消除潮湿，防止电力设备由于凝露而引发的各类事故，保障自动化的高效、安全运行。

主要技术参数

●工  作  电  压：AC220V(其它电压需定制）

●温度设定范围：-20~80℃或固定(降温型：40℃启动,35℃停止；加热型：5℃启动,10℃停止)

●湿度控制范围：环境湿度≥93%RH启动排湿;环境湿度≤75%RH停止

●控  制  方  式：加温除湿;降温除湿（可通过面板上设定开关切换）

●触  点  容  量：AC220V 3A(阻性)

●使  用  环  境：温度-10~50℃;相对湿度小于85%的无腐蚀性气体场合。

型号定义

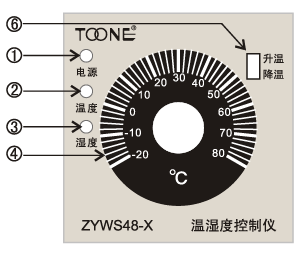

面板说明

1、电源指示灯     仪表接通电源时指示灯亮

2、温度指示灯

      降温型：温度高于设定值，指示灯亮，仪表输出电压启动降温,控制回差5℃。

      升温型：温度低于设定值，指示为亮，仪表输出电压启动加热,控制回差5℃。

3、湿度指示灯

      湿度大于93%RH，指示灯亮，开始除湿;低于75%RH，指示灯灭，停止除湿。

4、温度设定刻度盘

      将设定旋钮上的指针转向所需温度的刻度线上，即可完成设定。

5、手动/自动转换开关

      下拨开关时，温湿度控制处于自动状态；上拨开关时处于手动状态,温度与湿度指示灯亮,仪表输出电压。

6、升温/降温转换开关

      开关处于升温位置，温度低于设定,仪表输出；开关处于降温位置时，温度高于设定、仪表输出。

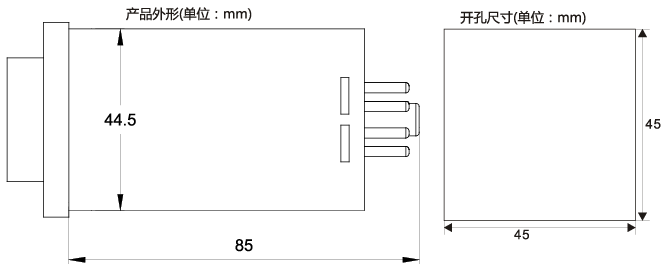

外形及开孔尺寸

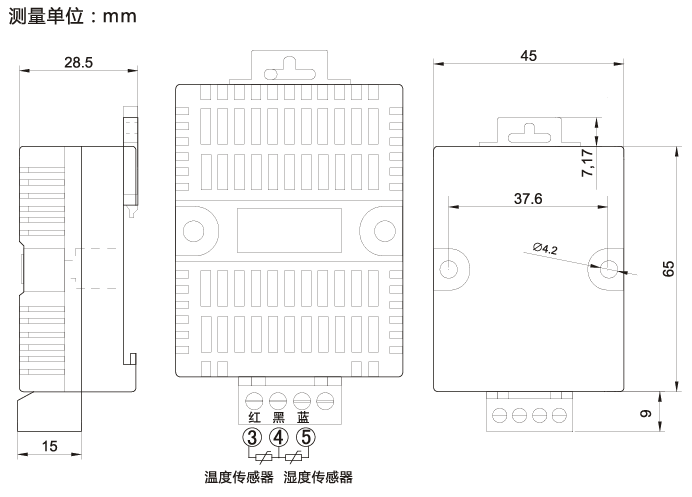

传感器外形及接线

仪表为嵌入式安装，安装时将仪表从正面推入开好方孔的柜体面板上，然后用安装支架从仪表的后面将仪表固定。

对照接线图将传感器导线按数字区分接至仪表对应的端子，确认接线无误后，方可通电。

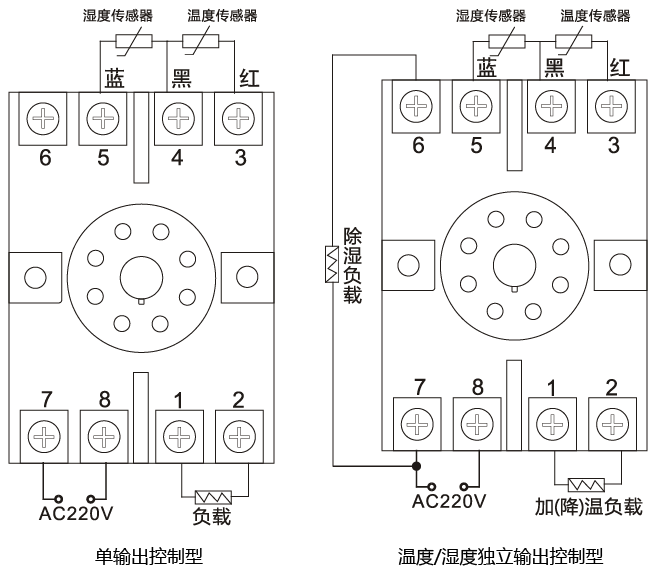

产品接线

使用注意事项

1.按接线图接好温度传感器、湿度传感器、电源、负载，检查无误后方可通电。

2.试验湿度传感器：在控制器通电的情况下，拿一杯冒热气的开水对着湿度传感器片刻或对着湿度传感器哈气(不能将传感器直接浸在水里或者向其滴水)，5秒左右后控制器面板上湿度指示灯亮，负载开始工作；远离水汽,指示灯灭,负载停止工作。

3.试验温度传感器：可用精度较高的电阻值测量设备(如：数字电桥、万用表等)，测量传感器两端的阻值在室温(25℃)和0℃时，其电阻值分别为10K和28K。

4.避免长时间将温湿度传感器放置于60℃以上的水蒸汽环境下使用。

5.清洗湿度传感器时，不得使用溶剂类，可用棉纤棒在水汽下轻擦。
