功能和用途

   本产品可广泛应用在道路、户外照明、楼宇楼道、公园小区亮化等各种场所所用的路灯、广告灯、指示牌等设备，通电即可实现自动开关控制，通电即可实现自动开关控制，天暗时光控自动打开，天亮时光控自动关闭，功能可靠，灵敏度高。

产品特点

  ★ 防雨淋结构设计，户外壁挂安装结构简单方便；

  ★ 感应照度可调，适用于多种应用场景；

  ★ 可设定工作时长，实现全夜灯/半夜灯；

  ★ 宽范围开关电源，适用国内、外用不同的电源环境。

  ★ 配备高精度光敏三极管采光探头，误差小、采样精准。

  ★ 高清液晶屏显示，显示清晰；

 产品主要性能参数

  标准工作电源：AC/DC 90~250V/50Hz/60HZz

  控制回路：1回路

  开关容量：阻性20A  感性3A

  照度范围：0.5Lux~5KLux

  工作时长：纯光控或加1～19小时延时

  工作环境温度：-10~50℃（但不凝霜）

  工作环境湿度：＜85%RH 25℃

  防护等级：IP55

  安装方式：壁挂

显示及功能说明

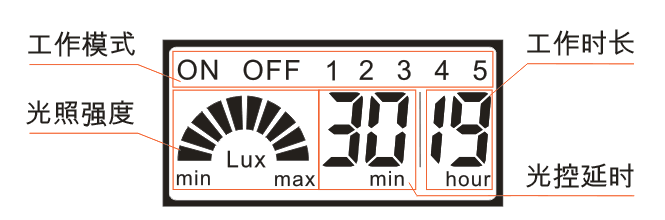

   1、工作模式

           产品工作模式共7种分别为开、关、光控1（照度范围0.05-0.5Lux）、光控2（照度范围0.5-5Lux）、光控3（照度范围5-50Lux）、光控4（照度范围50-500Lux）、光控             5（照度范围500-5K Lux）。

   2、照度强弱

        是对光控模式照度范围的强弱进行设置，每一格为该范围的10%，没有为最小值，全显为最大值。

   3、光控延时

         在光控模式下当环境照度满足所设置的开启或关闭条件时，系统延时0～30分钟，执行开启或关闭控制设备的动作

  4、工作时长

      当产品开启所控制的设备后，系统按照所设定的时长关闭设备。时长设定范围为1～19小时，（在延时时间未到，照度达到设定的关闭条件时，则系统按照光控优先的模式关闭）不使用该功能将该项设置为“-”，则系统按照手动关闭或者纯光控关闭模式工作。

按键功能定义

    SET(设置键)：在工作状态按此键，即进入设置状态。

    - (减数键)：在设置状态下，点按此键对选中的具体参数递减置数。

    + (加数键)：在设置状态下，点按此键对选中的具体参数递加置数。

    按键组合：在非设置状态下同时按住加数键和减数键3秒钟系统复位，设置数据清除，恢复为出厂初始设置。

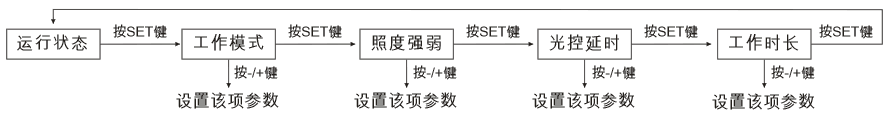

操作流程

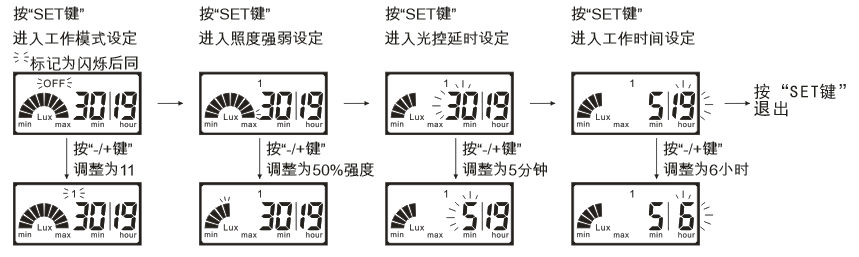

                   如：某灯具需要天黑达到10LUX照度条件时5分钟后开启，工作6小时后关闭：

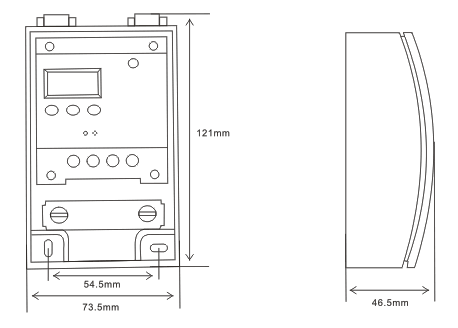

产品尺寸

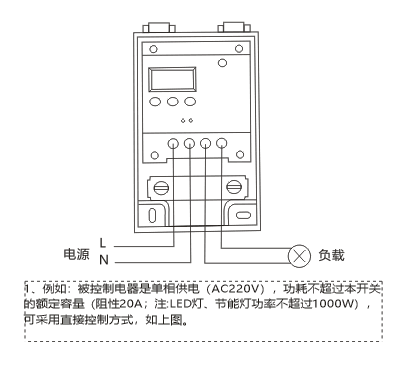

产品接线

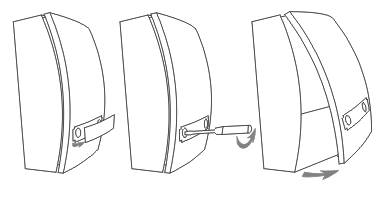

安装注意事项

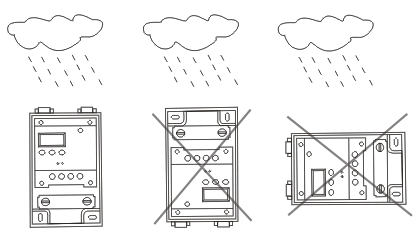

          注：请朝上竖直安装，严禁倒立、倾斜、横向安装！

          ★ 请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商店或负责施工的单位。

          ★ 本开关工作在无潮湿、腐蚀及高金属含量气体环境中。请勿使其沾染油或水。

产品维护

 1、对于那些因光控开关出错而可能发生人命相关事故或者对社会产生重大影响的设备（例如医疗设备以及大型设备等），请不要使用本光控开关。

 2、对于那些因光控开关出错而发生重大财产损失的设备（大型加热器或冷库等），在使用本光控开关时，请务必使特性和性能的数值有足够的余量，必要时采取二重电路等安全对策。

 3、请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商店或负责施工的单位。

 4、接通电源后请勿接触端子部分。

订货须知

 客户订购时控开关产品时，需要了解其工作电压、控制方式（时间、光控、雨控、经纬度控制）、负载容量、安装方式、开关组数、控制回路（一路、二路、三路、六路）等。

【注：产品开关组数一般为16组；如负载容量大于产品的额定负载容量时，可选择交流接触器进行扩容。】
