功能和用途

本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备等需要定时打开和关闭的电器设备和家用电器，外壳采用IP55级防雨淋设计，特别适用于户外安装。

性能指标

电源电压：AC220V50/60Hz

开关容量：阻性20A 容性/感性3A

消耗功率：5VA

时控范围：1分~168小时

开关组数：16组

计时误差：±2秒/天

外形尺寸：121×73.5×46.5mm

重   量：205g

环境温度：-10~50℃（无凝霜）

外壳防护等级：IP55

操作说明

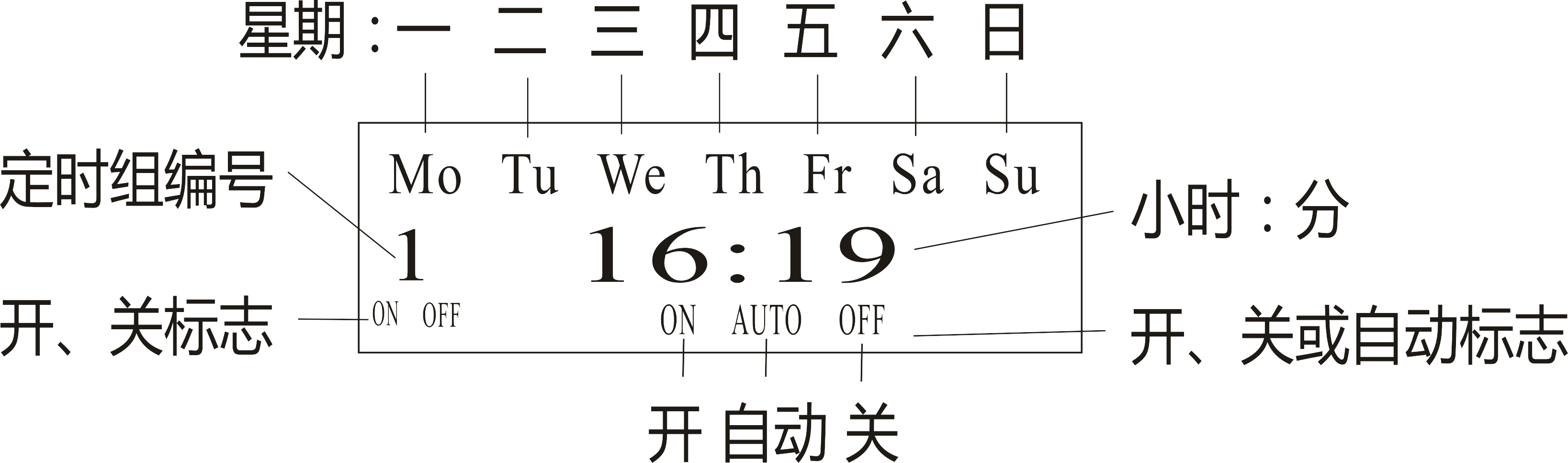

显示屏显示符号解释

故障排除

接线方法

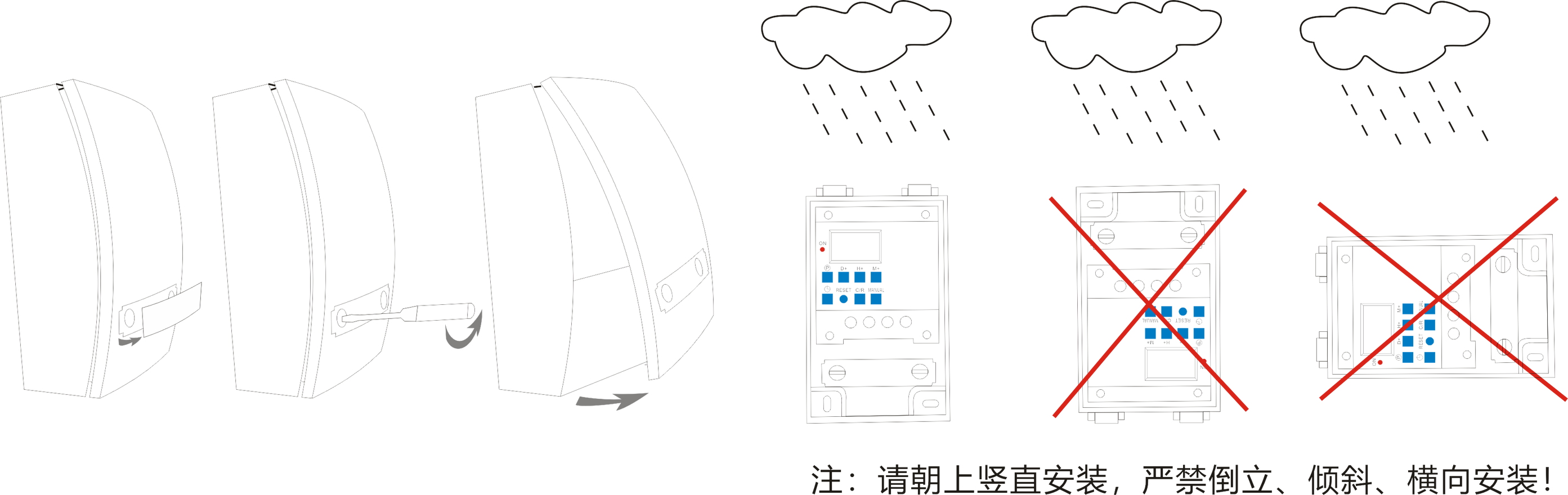

安装注意事项

使用注意事项

●对于那些因时控开关出错而可能发生人身安全事故或者对社会产生重大影响的设备（例如医疗设备以及大型设备等），请不要使用本时控开关。

●对于那些因时控开关出错而发生重大财产损失的设备（大型加热器或冷库等），在使用本时控开关时，请务必使特性和性能的数值有足够的余量，并采取二重电路等安全对策。

●请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商店或负责施工的单位。

●接通电源后请勿接触端子部分。

●本开关工作在无潮湿、腐蚀及高金属含量气体环境中。请勿使其沾染油或水。

订货须知

客户订购时控开关产品时，需要了解其工作电压、控制方式（时间、光控、雨控、经纬度控制）、负载容量、安装方式、开关组数、控制回路（一路、二路、三路、六路）等。

【注：产品开关组数一般为16组；如负载容量大于产品的额定负载容量时，可选择交流接触器进行扩容。】
