功能和用途

1、本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电电源。控制对象可以是路灯、霓虹灯、广告招牌灯、生产设置、广播电视设置等一切需要定时打开可关闭的电器设备和家用电器。

2、用户可以通过设置开启(关闭)经纬度控制功能.时控开关将根据不同地理位置(经纬度)、不同季节（日期）日照时间自动调整开关时间。

产品结构说明

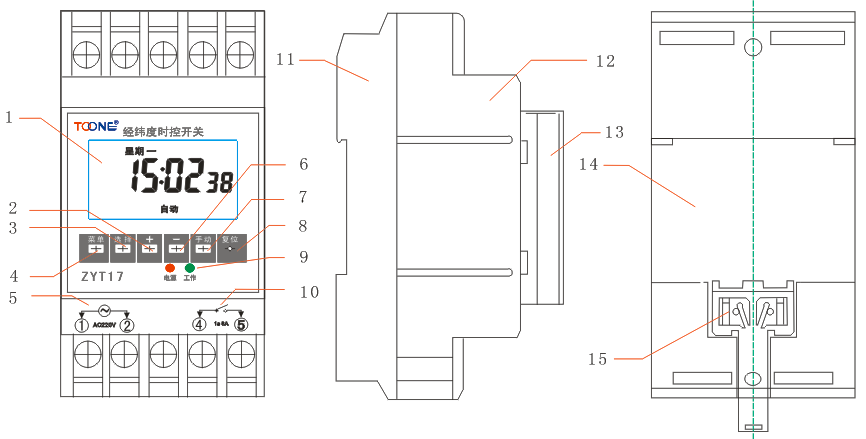

◇ 1- 液晶显示窗口

◇ 2- 加数键

◇ 3- 选择键

◇ 4- 菜单键

◇ 5- 电源输入端

◇ 6- 减数键

◇ 7- 手动键

◇ 8- 复位键

◇ 9- 工作指示灯

◇ 10- 触点输出端

◇ 11- 下盖

◇ 12- 上盖

◇ 13- 透明罩

◇ 14- 导轨槽

◇ 15- 导轨卡

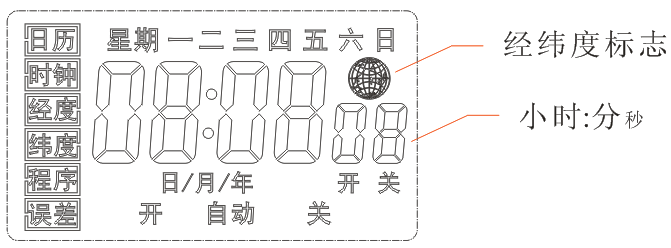

液晶显示屏显示符号解释

产品主要性能参数

标准工作电源：AC220V/50HZ

适用电源范围：85%～110%

开关容量：阻性8A

消耗功率：＜4VA

时控范围：1分～168小时

纬度范围：北纬15～50度

经度范围：北纬75～135度

控制组数：一回路（2组开关；手动、自动两用)

计时误差：＜±2秒/天(可自动调整误差)

环境温度：-10～50℃

相对湿度：＜95%

安装方式：导轨 / 壁挂

外形尺寸：50×100×74mm

重量：180g

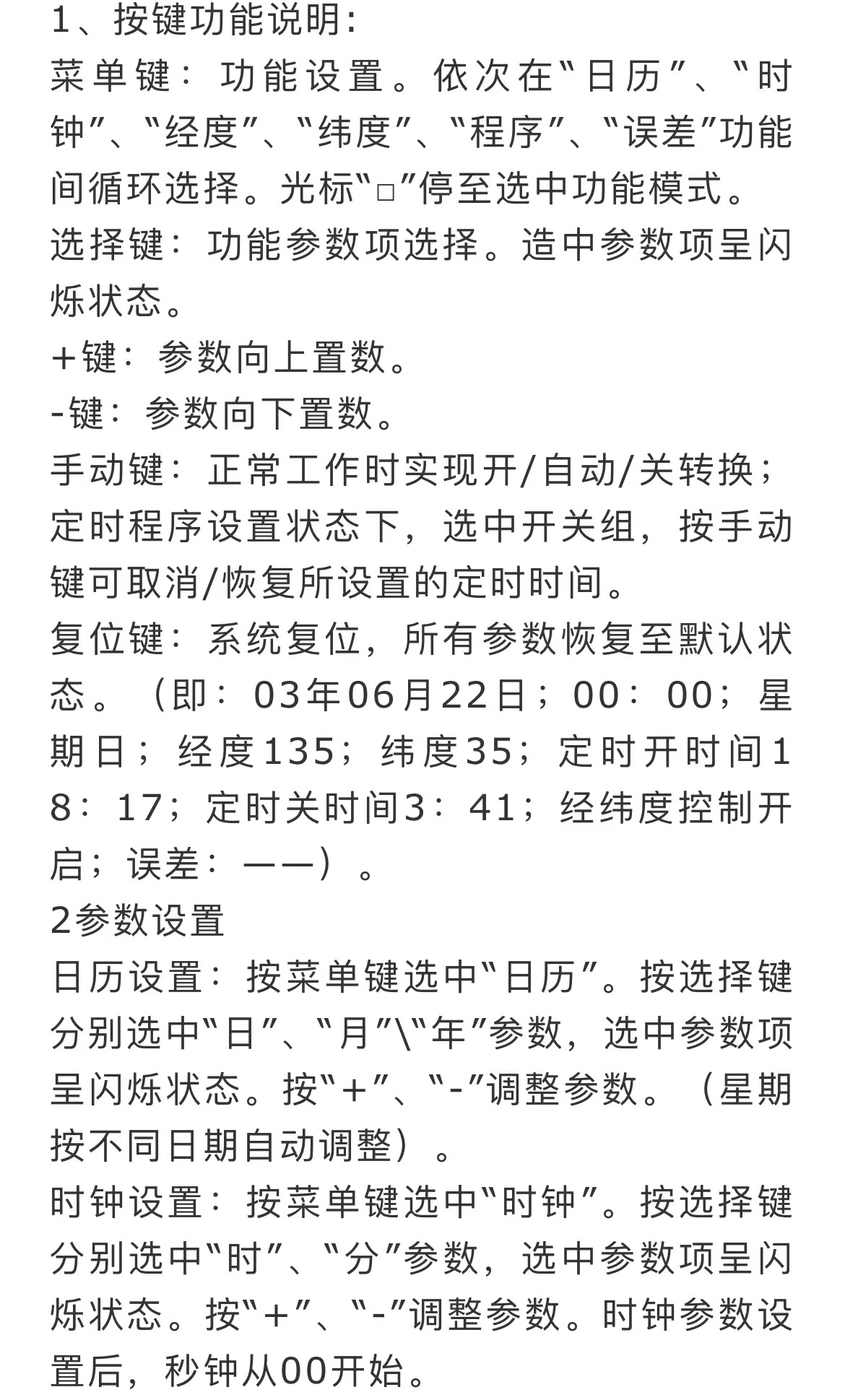

按键功能说明

产品外形及安装方式

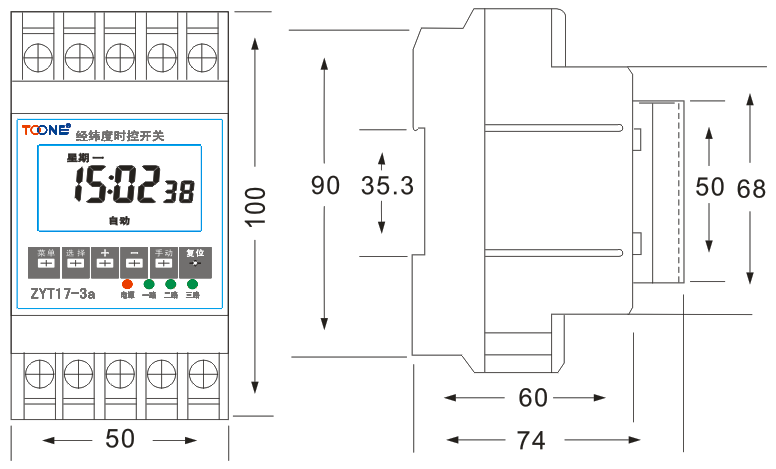

1、产品外形尺寸

2、安装方式

35mm导轨式安装

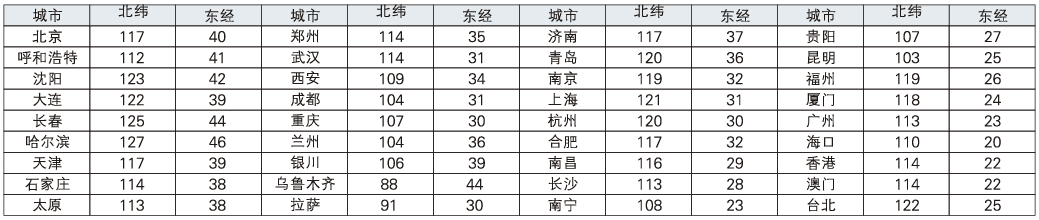

全国主要城市经纬度参考

产品接线方法

1、直接控制方式的接线

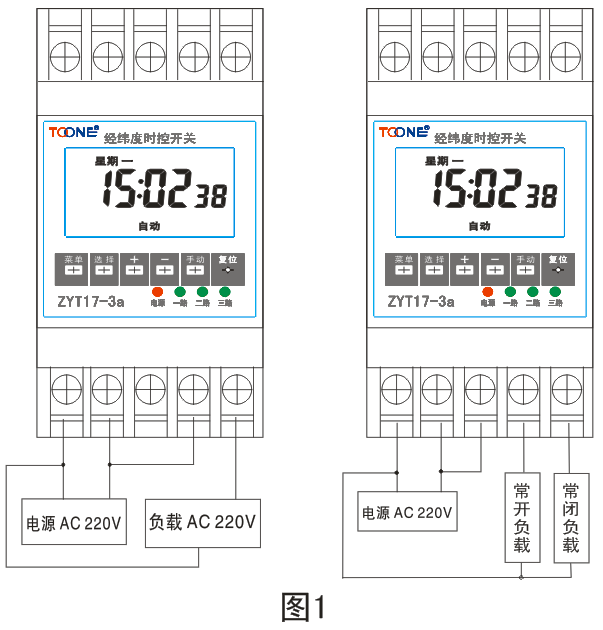

被控制的电器是单相供电，功耗不超过本开关的额定容量（阻性负载8A），可采用直接控制方式。接线 方法如图1所示。

2.单相扩容方式的接线

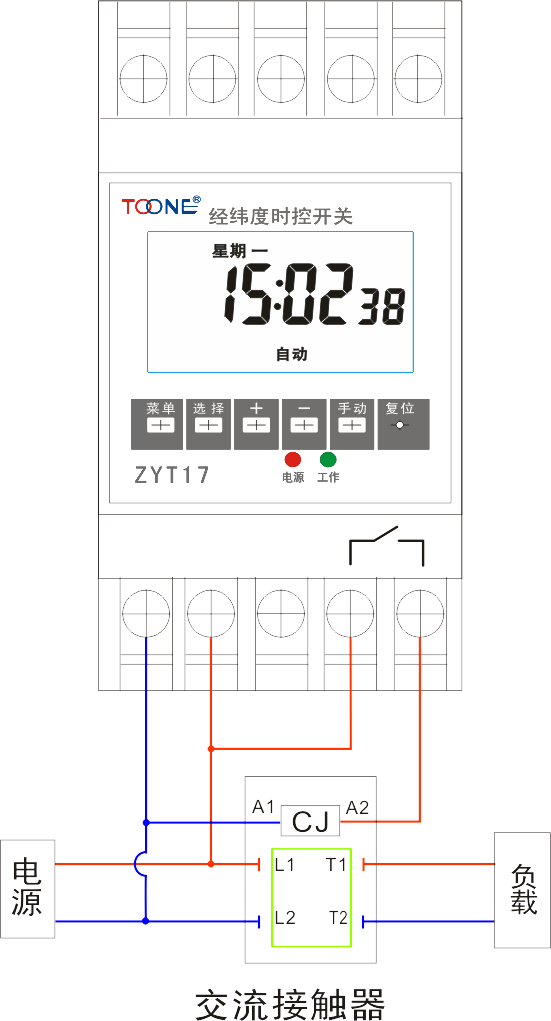

被控制的电器是单相供电，但功耗超过本开关的额定容量（阻性负载8A），那么就需要一个容量超过该电器功耗的交流接触器来扩容。接线方法如图2所示。

3.三相工作方式的接线

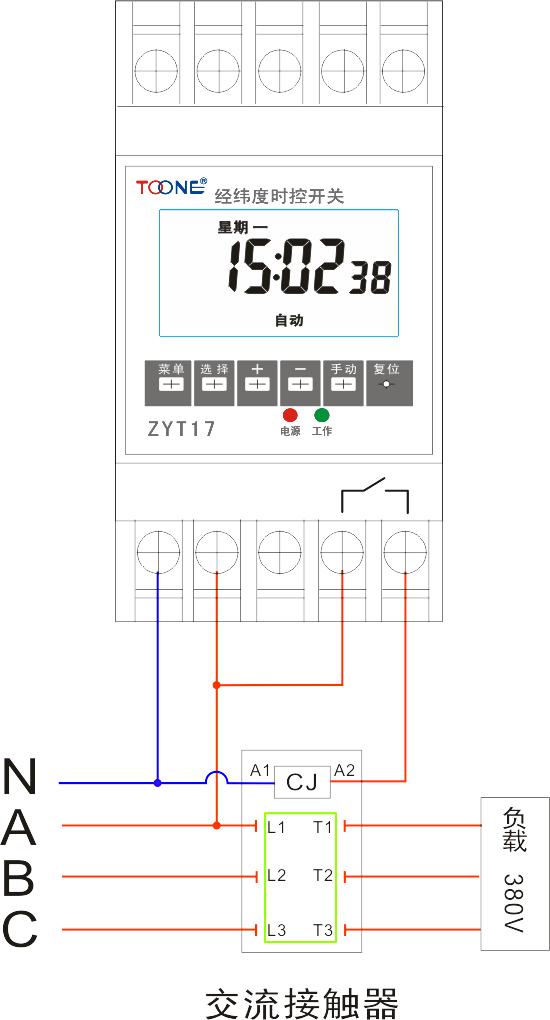

被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压为AC220V、50Hz的接线方法如图3所示。

产品使用注意事项

1、产品具有省电模式的功能：在定时器无外接电源并无任何按键操作的情况下，液晶显示4分钟后自动关闭，但内部控制正常运行，按任意键将重新启动显示；

2、在任何设置状态下，1分钟内无按键操作，系统自动返回至时钟运行状态；

3、产品使用充电电池，当产品长期不使用时，应将开关调至“关”位置，长期不使用超过2个月时，需外接电源充电，一次充电时间大于24小时；、

4、对于那些因时控开关出错而可能发生人命相关事故或者对社会产生重大影响的设备（例如医疗设备以及大型设备等），请不要使用本时控开关；

5、对于那些因时控开关出错而发生重大财产损失的设备（大型加热器或冷库等），在使用本时控开关时，请务必使特性和性能的数值有足够的余量，并采取二重电路等安全对策；

6、请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商或负责施工的单位。接通电源后请勿接触端子部分。

7、经纬度时控开关工作在无潮湿、腐蚀及高金属含量气体环境中。请勿使沾染油或水；

8、ZYT17系列产品显示带背光源，在外接电源情况下，背光源发光以便于夜间观察。控制开关在“开”状态下，背光源亮度下降属正常现象。

订货须知

       客户订购时控开关产品时，需要了解其工作电压、控制方式（时间、光控、雨控、经纬度控制）、负载容量、安装方式、开关组数、控制回路（一路、二路、三路、六路）等。

注：产品开关组数一般为16组；如负载容量大于产品的额定负载容量时，可选择交流接触器进行扩容。
