ZYT15GK智能数显光控开关
产品特点：
★感应照度可调，适用于多种应用场景；
★可设定工作时长，实现全夜灯/半夜灯；
★宽范围开关电源，适用国内、外用不同的电源环境。
★配备高精度光敏三极管采光探头，误差小、采样精准。
★高清液晶屏显示，显示清晰；
★标准35mm导轨卡式结构设计，方便安装。
视频介绍：
性能指标：
额定电源电压：90～250VAC/DC 50Hz/60Hz
控制回路：1回路
开关容量：16A阻性
照度范围： 0.05～5000Lux
延时范围：0～10分钟
工作时长：纯光控或加1～19小时延时
工作环境温度：-10--50℃（但不凝霜）
工作环境湿度：<85%RH 25℃

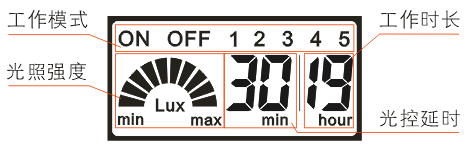

显示及功能说明：
工作模式：产品工作模式共7种分别为开、关、光控1（照度范围0.05-0.5lux）、光控2（照度范围0.5-5Lux）、光控3（照度范围5-50Lux）、光控4（照度范围50-500Lux）、光控5（照度范围500-5000Lux）。
照度强弱：是对光控模式照度范围的强弱进行设置，每一格为该范围的10%，没有为最小值，全显为最大值。
光控延时：在光控模式下当环境照度满足所设置的开启或关闭条件时，系统延时0～10分钟，执行开启或关闭控制设备的动作，
工作时长：当产品开启所控制的设备后，系统按照所设定的时长关闭设备。时长设定范围为1～19小时，（在延时时间未到，照度达到设定的关闭条件时，则系统按照光控优先的模式关闭）不使用该功能将该项设置为 “-”，则系统按照手动关闭或者纯光控关闭模式工作。
.png "1(5).png")
按键功能定义：
SET(设置键)：在工作状态按此键，即进入设置状态。
- (减数键)：在设置状态下，点按此键对选中的具体参数递减置数。
+ (加数键)：在设置状态下，点按此键对选中的具体参数递加置数。
按键组合：在非设置状态下同时按住加数键和减数键3秒钟系统复位，设置数据清除，恢复为出厂初始设置。

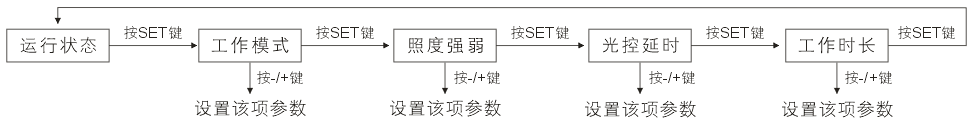

操作流程：
.png "2(5).png")

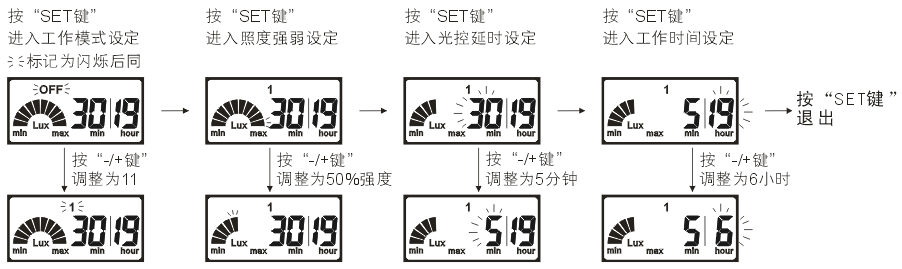

程序设定示例：
某灯具需要天黑达到10LUX照度条件时5分钟后开启，工作6小时后关闭：
.png "3(4).png")

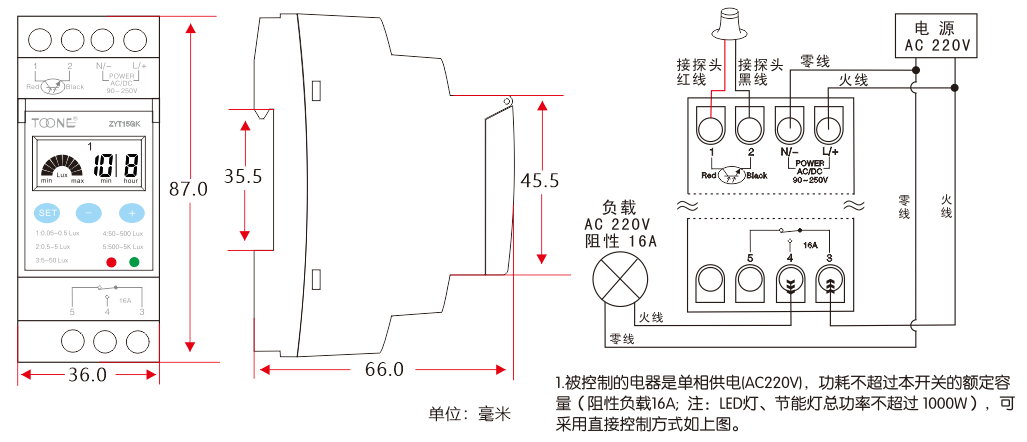

外形尺寸及接线示意图：
.png "4(3).png")

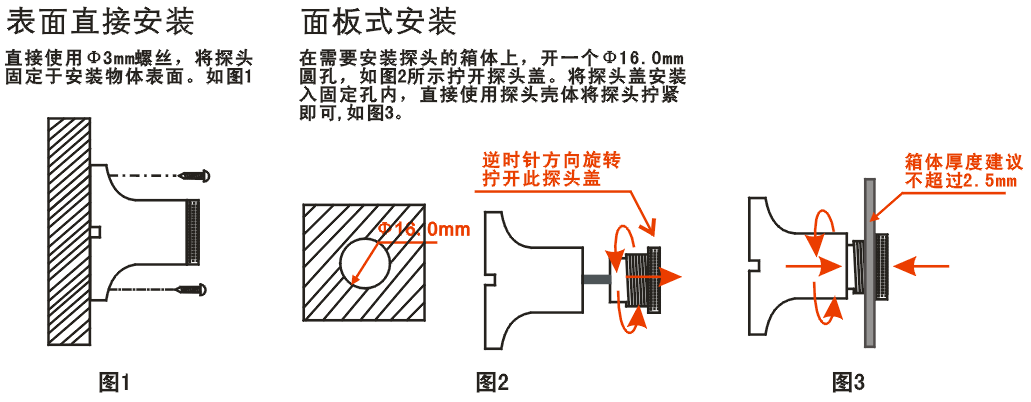

探头安装方式：
.png "5(4).png")
注意事项：
★请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商店或负责施工的单位。
★本开关工作在无潮湿、腐蚀及高金属含量气体环境中。请勿使其沾染油或水。
上海卓一电子有限公司
地址：上海市浦东新区航头路118号1幢
全国免费服务热线：400-601-8880
电话：021-33893666
传真：021-33893668
