功能和用途

       本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等一切需要定时打开或关闭的电器设备和家用电器。

产品结构说明

◇ 1——液晶显示窗口

◇ 2——选择键

◇ 3——菜单键

◇ 4——自动/手动键

◇ 5——复位键

◇ 6——加数键

◇ 7——减数键

◇ 8——电源指示灯

◇ 9——工作指示灯

◇ 10——安全盖

◇ 11——电源输入端

◇ 12——负载端

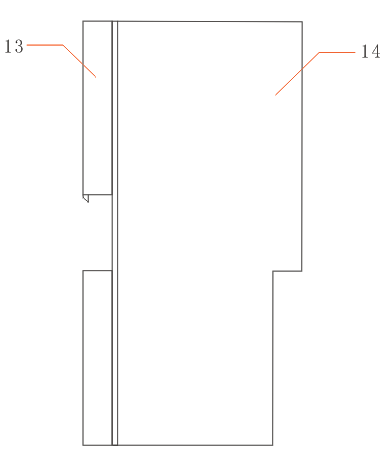

◇ 13——下盖

◇ 14——上盖

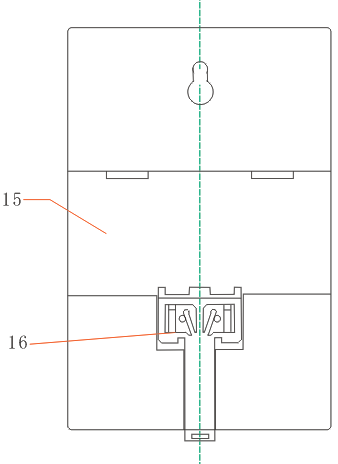

◇ 15——导轨槽

◇ 16——导轨卡

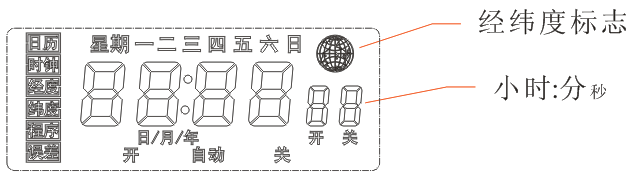

液晶显示屏显示符号解释

产品主要性能参数

标准工作电源：AC220V/50HZ

适用电源范围：85%～110%

开关容量：阻性25A

消耗功率：＜4VA

时控范围：1分～168小时

纬度范围：北纬15～50度

经度范围：北纬75～135度

控制组数：一回路（2组开关；手动、自动两用)

计时误差：＜±2秒/天(可自动调整误差)

环境温度：-10～50℃

相对湿度：＜95%

安装方式：导轨 / 壁挂

外形尺寸：73×115×53mm

重量：260g

按键功能说明

1、按键功能说明:

菜单键：功能设置。依次在“日历”、“时钟”、“经度”、“纬度”、“程序”、“误差”功能间循环选择。光标“□”停至选中功能模式。

选择键：功能参数项选择。造中参数项呈闪烁状态。

+键：参数向上置数。

-键：参数向下置数。

手动键：正常工作时实现开/自动/关转换；定时程序设置状态下，选中开关组，按手动键可取消/恢复所设置的定时时间。

复位键：系统复位，所有参数恢复至默认状态。（即：03年06月22日；00：00；星期日；经度135；纬度35；定时开时间18：17；定时关时间3：41；经纬度控制开启；误差：——）。

2参数设置

日历设置：按菜单键选中“日历”。按选择键分别选中“日”、“月”\“年”参数，选中参数项呈闪烁状态。按“+”、“-”调整参数。（星期按不同日期自动调整）。

时钟设置：按菜单键选中“时钟”。按选择键分别选中“时”、“分”参数，选中参数项呈闪烁状态。按“+”、“-”调整参数。时钟参数设置后，秒钟从00开始。

经度设置：按菜单键选中“经度”。按选择键使经度参数值呈闪烁状态。按“+”、“-”调整经度参数。

纬度调置：按菜单键选中“纬度”。按选择键使纬度参数值呈闪烁状态。按“+”、“-”调整纬度参数。

定时程序设置：按菜单键选中“程序”。按选择键依次选中“时”、“分”、“”（经纬度控制）、“开关组”等参数项。按“+”、“-”调整参数。

经纬度控制及“开关组“参数说明：①经纬度控制用“”标记表示，按选择键依次选中后，“”标记闪烁，按“+”、“-”键可设置为标记出现/不出现。“”标记出现表示启用经纬度控制功能；“”标记不出现表示禁用经纬度控制功能。②开关组为每路2组：1开、1关、2开、2关控制第一回路；3开、3关、4开、4关控制第二回路；5开、5关、6开、6关控制第三回路。程序设置状态下，按选择键选中开关组，按“+”、“-”设置开关组，再按选择键和“+”、“-”对选中开关组的定时时间、经纬度控制进行设置。在选中开关组状态下，按手动键可取消定时时间（取消后为--：--），再按则恢复为前次设置时间。

误关设置：用户根据几日总走时误差计算得出日误差。将日误差参数设入，误差范围为-9.9~9.9秒，正误差表示加快，负误差表示减慢。按菜单键选中“误关”。按选择键使参数呈闪烁状态。按“+”、“-”键调整参数。

其它：①任何设置状态下，按菜单键返回时钟运行状态。②时钟运行状态下，同时按“+”、“-”键，系统关闭液晶显示，进入省电模式，按任意键可唤醒。

3举例说明：某路灯要求按不同季节自动调整开启/关闭时间。设置如下：①按日历设置和时钟设置说明设置当前日期。②按经度设置和纬度设置说明将经纬度设置为当地经纬度。③按定时程序设置说明将1开时间设置为路灯开启时间，（变可不进行设置，使用产品默认设置的时间），将“”地球标记设置出现；将1关时间设置为路灯关闭时间（亦可不进行设置，使用产品默认设置的时间），将“”标记设置出现；将其余开关组时间设置为“--：--”。④在定时器正常运行状态（时钟显示状态）下，根据当时路灯工作状态，按手动键使其为开“自动”或关“自动”。

产品外形及安装方式

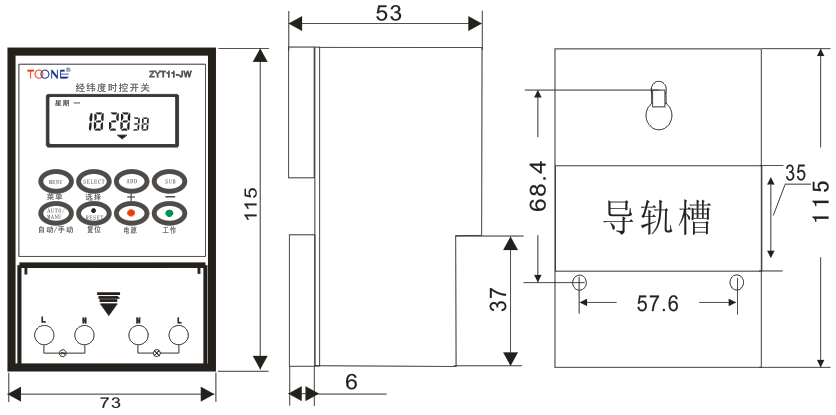

1、产品外形尺寸

2、安装方式

壁挂式安装和35mm导轨式安装

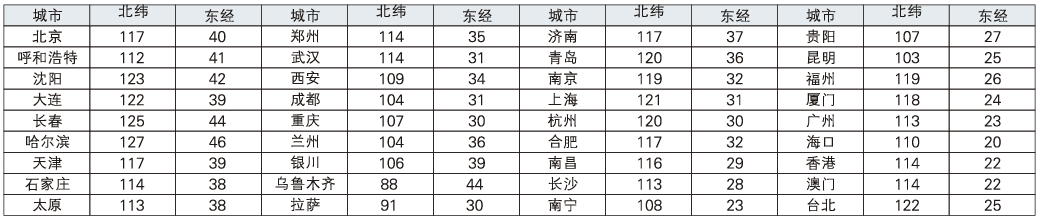

全国主要城市经纬度参考

产品接线方法

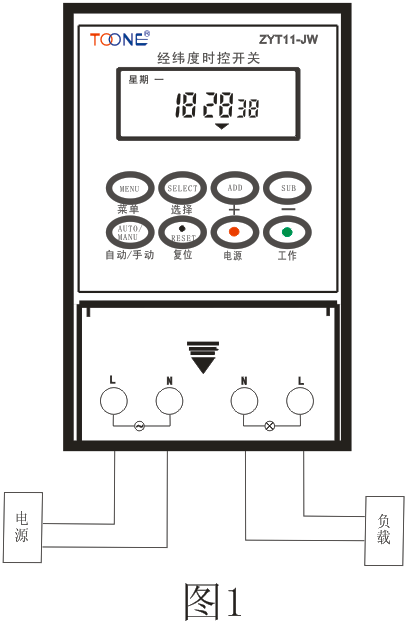

1、直接控制方式的接线

被控制的电器是单相供电，功耗不超过本开关的额定容量（阻性负载25A），可采用直接控制方式。接线 方法如图1所示。

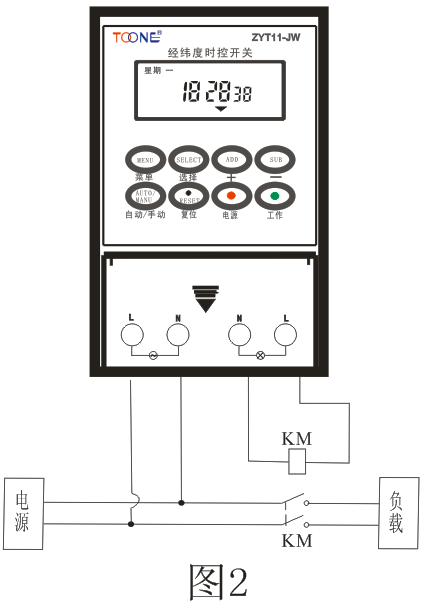

2、单相扩容方式的接线

被控制的电器是单相供电，但功耗超过本开关的额定容量（阻性负载25A），那么就需要一个容量超过该电器功耗的交流接触器来扩容。接线方法如图2所示。

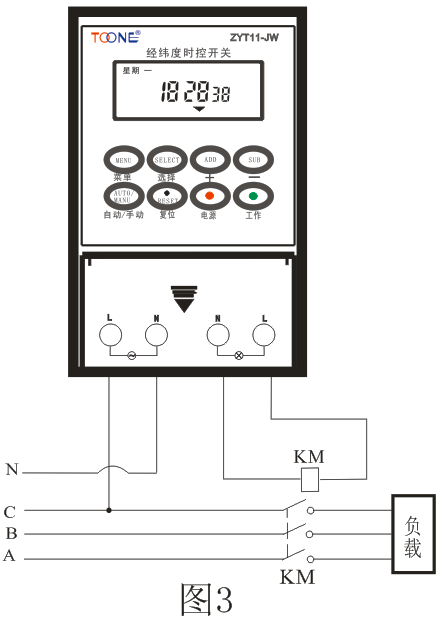

3、三相工作方式的接线

被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压为AC220V、50Hz的接线方法如图3所示。

产品使用注意事项

1、产品具有省电模式的功能：在定时器无外接电源并无任何按键操作的情况下，液晶显示4分钟后自动关闭，但内部控制正常运行，按任意键将重新启动显示；

2、在任何设置状态下，1分钟内无按键操作，系统自动返回至时钟运行状态；

3、产品使用充电电池，当产品长期不使用时，应将开关调至“关”位置，长期不使用超过2个月时，需外接电源充电，一次充电时间大于24小时；、

4、对于那些因时控开关出错而可能发生人命相关事故或者对社会产生重大影响的设备（例如医疗设备以及大型设备等），请不要使用本时控开关；

5、对于那些因时控开关出错而发生重大财产损失的设备（大型加热器或冷库等），在使用本时控开关时，请务必使特性和性能的数值有足够的余量，并采取二重电路等安全对策；

6、请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商或负责施工的单位。接通电源后请勿接触端子部分。

7、经纬度时控开关工作在无潮湿、腐蚀及高金属含量气体环境中。请勿使沾染油或水；

8、ZYT17系列产品显示带背光源，在外接电源情况下，背光源发光以便于夜间观察。控制开关在“开”状态下，背光源亮度下降属正常现象。

订货须知

       客户订购时控开关产品时，需要了解其工作电压、控制方式（时间、光控、雨控、经纬度控制）、负载容量、安装方式、开关组数、控制回路（一路、二路、三路、六路）等。

注：产品开关组数一般为16组；如负载容量大于产品的额定负载容量时，可选择交流接触器进行扩容。
