ZYD3数显电动机保护器

概述：

ZYD3系列智能型电动机保护器是目前国内低压电动机保护器的新产品。本产品采用工业级单片机，自带高精度AD转换，超强抗干扰集成电路和微机技术开发而成。因此保护精度高，抗干扰能力强，故障分析准确，保护功能齐全，保护动作可靠，参数显示直观，可选配RS485通讯接口或4～20mA标准模拟信号输出等功能，是目前最理想的电动机保护产品。广泛适用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

主要特点：

1、多种安装方式，结合整体式、分体式、导轨式安装。满足不同现场的安装要求，提高现场安装效率。

2、整机模块化结构，传感器与主体可组合成一体，也可分离安装，主体外形尺寸参照国际仪表装置标准。

3、采用超高亮、大尺寸LED数码管显示，显示清晰，避免了液晶屏对温度要求高的缺点。

4、应用微机与数字处理技术，测量精度高，线性度好，故障分析准确可靠，整机抗干扰能力强，并具有诊断功能。

5、采用E2PROM存储技术，参数设定后，掉电重新开机时，设定参数仍能保存，勿须再设定。

6、部分保护功能可投退，且可选择跳闸或报警，分别由独立的触点输出。

7、可选配RS485串行数字接口，便于与上位机(PC)进行数字通讯。

8、可选配4～20mA标准模拟信号输出，直接与工业用二次仪表或计算机系统连接。

9、保护装置还特别增加了欠流保护，其功能为可在水泵电机空转的情况下动作，防止烧坏水泵或电机，也可用在其它要求欠电流运行时报警或跳闸的现场。

10、一机多用，可取代电流表，电压表，热继电器，电流互感器，时间继电器和漏电继电器等。

保护器型号分类与含义：

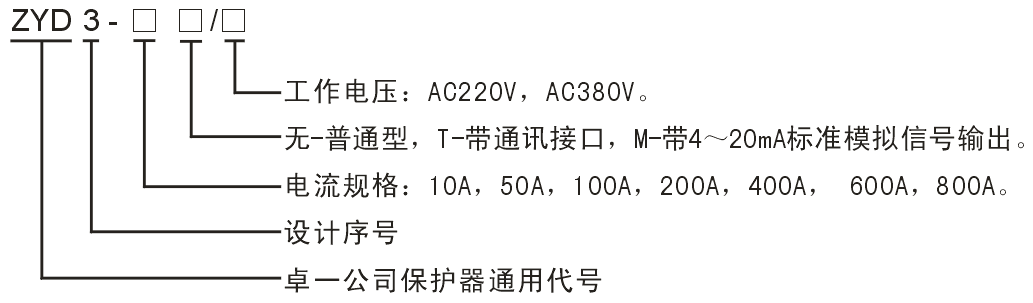

1、型号定义：


2、技术指标：

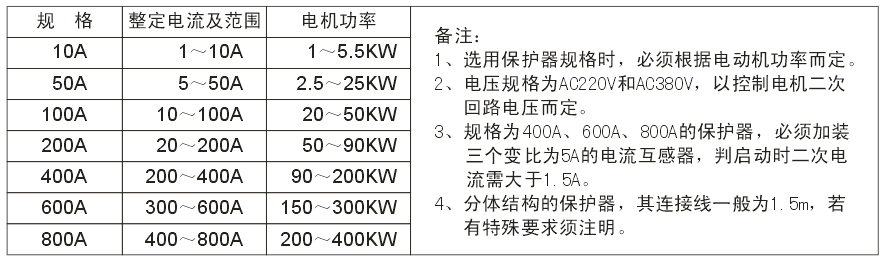

3、保护器选型规格：

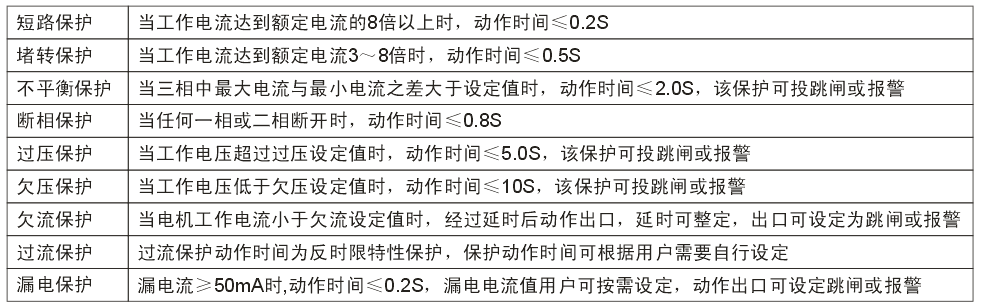

4、保护功能：


正常工作条件：

1、三相穿孔适应回路：AC380V、AC660V。

2、工作电压：AC220V±15％、AC380V±15％ 50HZ±2％。

3、环境温度：－30℃～＋70℃，相对湿度：≤90％。

4、使用环境：在无足以腐蚀金属和破坏绝缘性能的气体环境。

5、安装在无强烈冲击振动和雨雪侵袭的地方。

6、安装在无强磁干扰的地方。

主要功能：

1、保护功能：短路、堵转、过流、三相电流不平衡、断相、过压、欠压、接地、欠流等故障保护。

2、设定功能：可现场设定启动时间、额定电流、过压值、欠压值、过流动作时间(反时限特性)、堵转倍数、零序电流值、欠流值、欠流动作时间、通讯地址、三相电流不平衡度、电流互感器变比、可选任何一相作为输出4～20mA标准模拟信号等。

3、显示功能：通电时显示STOP；运行状态时循环显示工作电压、三相电流值及零序电流值；保护状态时记忆显示动作时的电流值或电压值，故障代码提示显示；设置状态时显示各功能代码及设定值。

4、保护投退功能：过压保护、欠压保护、不平衡保护、接地保护、欠流保护可投入或退出，整定值为0保护退出。

5、跳闸报警选择：如用户对有些故障不需要跳闸停机的，可设定为报警。本装置的过压保护、欠压保护、不平衡保护、接地保护、欠流保护可设定为报警输出或跳闸输出，分别由独立的触点输出。

6、通讯功能：（选配）可通过串行数字接口，实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，便于自动化管理。

7、远传功能：(选配)可输出4～20mA标准模拟信号，直接与工业用二次仪表或计算机系统连接。

8、记忆功能：可存储近期电机所发生故障原因，并可按移位键取出最近十次电机发生的故障代号。

主要技术指标：

1、测量范围：电流0～999A，电压AC170V～AC460V。

2、触点容量：AC220V/5A，AC380V/3A。

3、启动时间：整定范围为1～999S，在启动时间内，只对短路、断相、过压、欠压、接地及三相电流不平衡进行保护，对堵转、过流、欠流不进行保护。

4、短路保护：当工作电流达到额定电流的8倍以上时，动作时间≤0.2S。

5、堵转保护：当工作电流达到额定电流3～8倍时，动作时间≤0.5S，。

6、电流不平衡保护：当三相中最大电流与最小电流之差大于整定值时，动作时间≤2.0S，该保护可选择跳闸或报警，整定值为0保护退出。不平衡度计算公式：


其中Ium为三相电流的不平衡度，Imax 为最大相电流，Imin 为最小相电流，Imean为三相电流的平均值。

7、断相保护：当任何一相或二相断开时，动作时间≤0.8S。

8、过压保护：当工作电压超过过压设定值时，动作时间≤5.0S，该保护可选择跳闸或报警，整定值为0保护退出。

9、欠压保护：当工作电压低于欠压设定值时，动作时间≤10S，该保护可选择跳闸或报警，整定值为0保护退出。

10、欠流保护：当电机工作电流小于欠流设定值时，经过延时后动作出口，动作时间可整定，该保护可选择跳闸或报警，整定值为0保护退出。

11、过流保护：过流保护动作时间为反时限特性，5条过载保护曲线供选择，整定值为0，则为定时限5S。曲线序号对应的过流倍数与动作时间特性见表3。根据IEC255-3标准，过流动作曲线公式为：


其中，t为反时限动作时间，I为电动机实际运行电流，Ie为电动机额定电流，K为曲线速率。


12、接地保护（漏电保护）：当零序电流≥100mA时,动作时间≤0.2S，整定范围为0.1-5A，该保护可选择跳闸或报警，整定值为0保护退出，详细操作见附录。

使用说明：

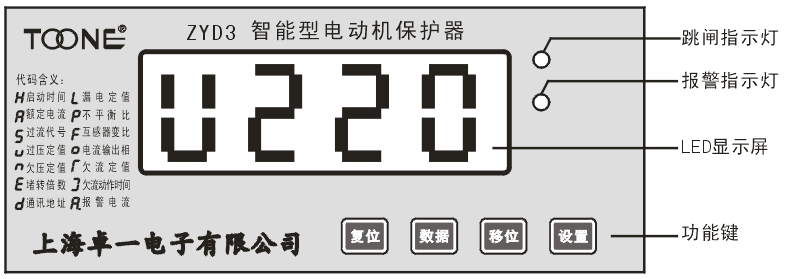

1、面板及功能键说明


设置：进入设置状态及选择设定类别。

移位：在设置状态下，按移位键选择欲设定的字位(该位闪烁)，通过数据键修改参数；在正常状态下，按移位键查看故障记录，按复位键退出。

数据：在设置状态下，按此键一次，闪烁位加1。

复位：在设置状态下，按复位键退出设置状态；在保护动作后，按此键保护器复位，启动后重新工作；在正常运行时，按此键暂停电流循环显示，只显示当前某相电流值，再按此键，恢复电流循环显示。

2、运行操作


1）保护器接入工作电源后，LED显示，即"STOP"，此时可整定参数；

2）电动机启动过程中，LED显示倒计时；

3）启动状态过后，保护器进入运行状态，LED将循环显示工作电压、三相电流值及零序电流值。若按“复位”键，则固定显示该项数据；在此前提下，再按“复位”键，则恢复正常循环显示。

4）当保护器检测到电机故障时，经延时后故障灯常亮，且继电器动作，LED显示故障信息。

3、故障指示


1）当保护器检测到电机故障时，经延时后故障灯常亮，且继电器动作，LED显示故障信息。其中当检测到过流时，LED一直闪烁直到跳闸，同时跳闸指示灯亮，并显示故障信息。

2）过欠压故障，后3位表示动作时的电压值。

3）过流、欠流、堵转、短路、接地故障，后3位表示动作时的电流值。其中过流动作显示三相中电流最大相。最大显示值为999。

4）断相故障，最后一位表示所断的那相。

5）三相电流不平衡故障，后2位指明是哪两相不平衡。个位是最小电流相，十位是最大电流相。表中所示A为最大电流相，C为最小电流相。

4、参数设置

整定参数只可在电动机启动前整定。电动机启动及运行时，不可整定。接通保护器电源，不启动电动机，按设置键进入设置状态，按“移位”键选择要修改的字位（该位闪烁），按“数据”键进行修改，按此键一次，该位数据加1，某项参数设定完毕，再按“设置”键，进入下一项设置，直至结束。所有参数设定完毕后，按“复位”键，退出设置状态，保护器自动保存设定值，LED显示。整定清单见下表。

其中的5个保护：不平衡保护，过压保护，欠压保护，接地保护，欠流保护可投入和退出，且可选择报警或跳闸输出。将整定值整为0，则该保护退出。按“移位”键，移到功能代码位，此时该位会闪烁，按“数据”键可让小数点显示或消失，小数点亮表示投报警，不亮表示投跳闸。详细见附录。


外形结构及安装尺寸(mm)：


电流孔穿线方法：

1、一次穿线


10A、50A、100A、200A规格一次穿过保护器

注：10A规格电机低于1KW，主回路穿过保护器需绕匝数。

2、大电流，外加互变比互感器穿线


400A、600A、800A外加对应输出为5A变比互感器接线方法（绕线5匝）

3、二次典型接线图




注意事项：

1、保护器安装接线时，应按各接线端子用途正确接线。

2、保护器的工作电源应接控制回路上，注意标称电压与实际电压应相符。

3、各项保护设定值应正确无误，不用的选项应退出。

4、根据电动机的额定电流值，选用相应规格的保护器。

5、保护器需单独配用保护用电流互感器时，若设备现场或控制室需电流表显示，最好另配一个电流互感器，不然对配带电流表的那相电流显示会有影响。

订货须知：

1、订货时应注明保护器的工作电源、型号、规格、数量及安装结构。

2、分体结构的保护器，其连接线一般为1.5m，若有特殊要求须注明。

3、对于规格为400A、600A、800A的保护器，若加装的互感器变比为1A时须注明。

4、本保护器一般带一付跳闸转换触点和一付报警转换触点，用户如有特殊要求须注明。

5、保护器若带通讯功能或4-20mA模拟信号输出功能，在订货时务必注明。

6、客户如需特制规格，可在选型和订货时注明，并提供详细技术要求。

附录1：保护投退使用方法。

本产品的5个保护功能可以投入或退出，分别为：不平衡保护，过压保护，欠压保护，接地保护，欠流保护。将整定值设为0，该保护即为退出。其他保护（断相，堵转，过流，短路）不可投退，固定为跳闸输出。

附录2：报警或跳闸设置方法。

4个不可投退的保护（断相，堵转，过流，短路）固定为跳闸输出。对于5个可投退的保护，还可选择跳闸输出或报警输出，分别有独立的继电器输出。可投退的5个保护为：不平衡保护，过压保护，欠压保护，接地保护，欠流保护。设置方法如下：按“移位”键，移到功能代码位，按“数据”键可让小数点显示或消失，小数点亮表示投报警，不亮表示投跳闸。

应用举例
