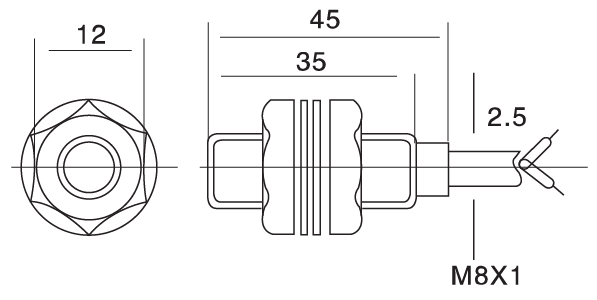

外形尺寸

性能参数

概述

本公司生产的接近开关是根据国外选进技术，引进日本欧姆龙、德国西门子芯片制造的新型集成化接近开关，是理想的电子开关量传感器，它具有体积小，频率响应快，电压范围宽，重复精度高，抗干扰性能强，使用寿命长。广泛用于冶金、化工、酒厂、烟草、矿山、纺织、机械、轻工、电力、铁路、自动化流水线等，也适用于机床限位、计数、测速、液面、保护等控制，具有耐腐蚀，耐振动等特点。

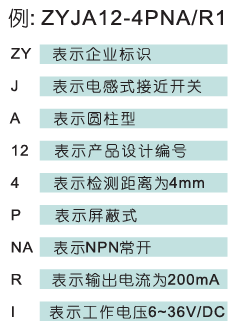

型号及含义

 电容、电感式接近开关

       电感式接近开关，它是由高频震荡、整形放大、输出和保护等电路组成。震荡器在传感器检测面产生一个交变电磁场，当金属物体接近检测面时，在金属中产生的涡流吸收震荡器的能量，使震荡器停震转换成电信号经整形放大后，以开关信号输出，从而达到控制的目的。

       电容式接近开关的感应面由两个同轴金属电极构成形成RC震荡器，电源接通时RC震荡器不震荡，当有目标物体接近时电容器容量增加使震荡器开始震荡，能过后极电路处理，转换成开关信号输出，从而实现检测的目的。

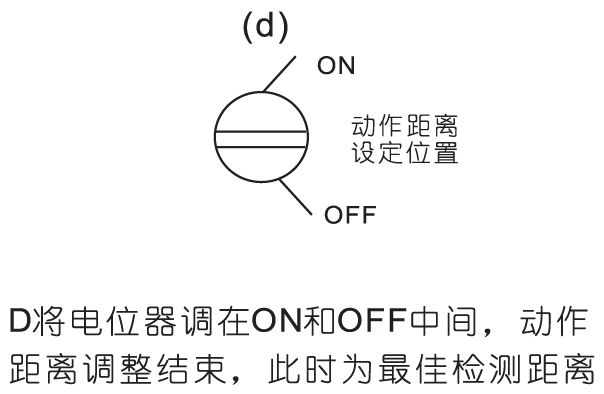

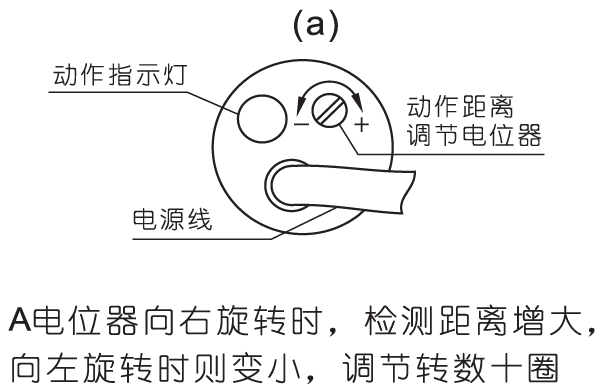

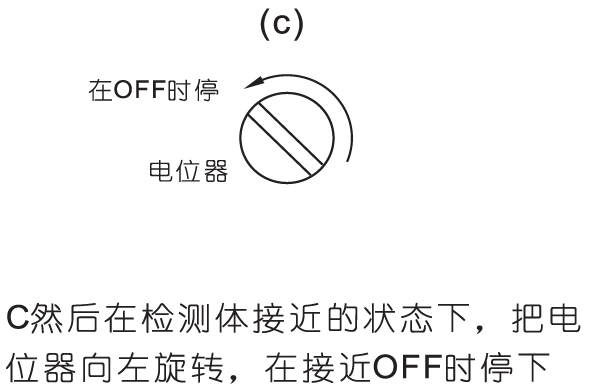

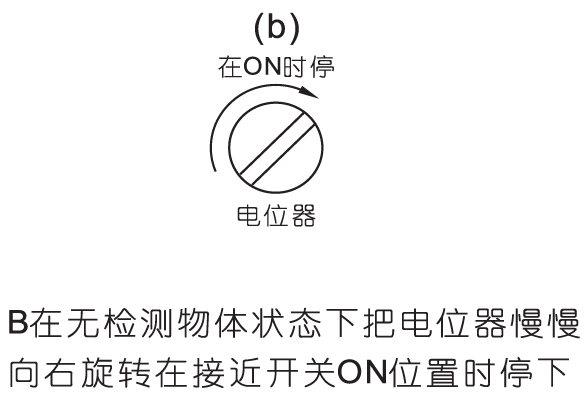

       电容式接近开关不仅能检测金属而且能检测塑料、玻璃i、水、油等物质，因各种检测体的导电和介电系数、吸水率、体积的不同故相应检测距离也不同。电容式接近开关的动作距离一般是不可调的，以适合不同的检测物体的检测，因而在安装时必须经过调整，调整步骤如下：

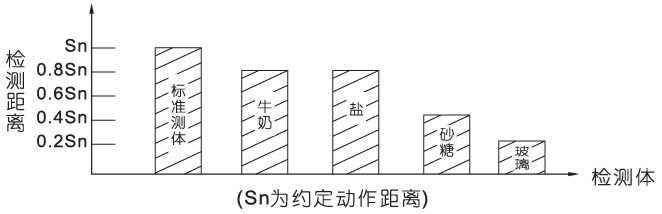

不同检测体和检测距离

正确的安装

在金属件上安装接近开关时，请务必参照右图所示预留一定空间，以避免该开关受到不是被检测物体之外的其他金属干扰而产生误动作。

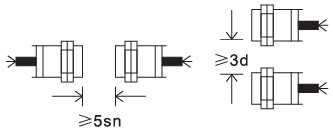

防止互相干扰

当开关对置或并列安装时，请大于右图的尺寸安装，以免开关相互干扰。

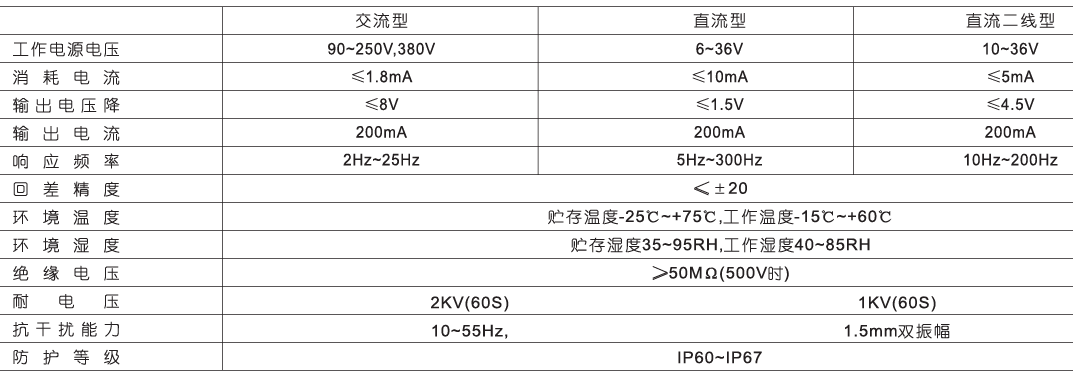

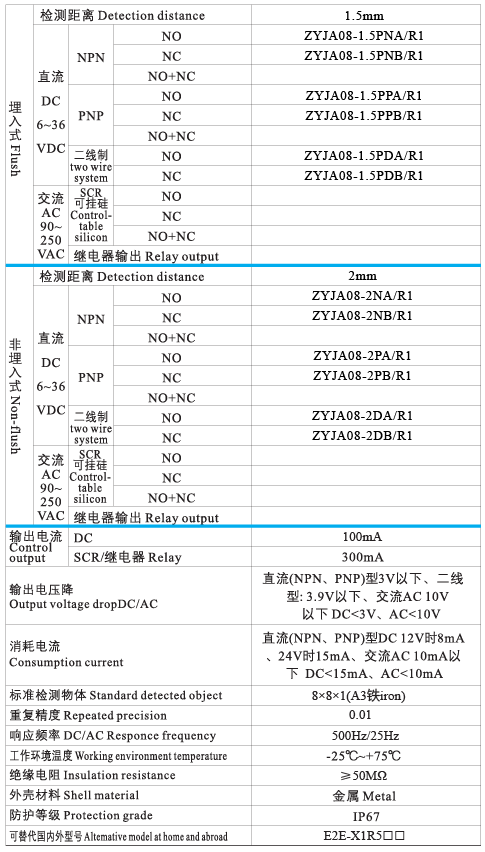

主要技术参数

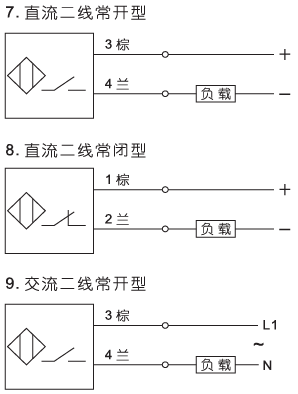

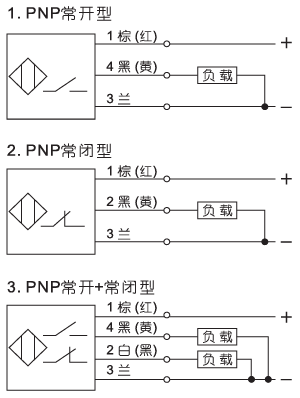

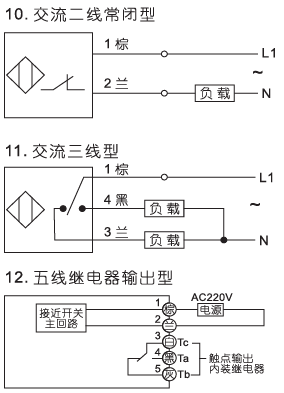

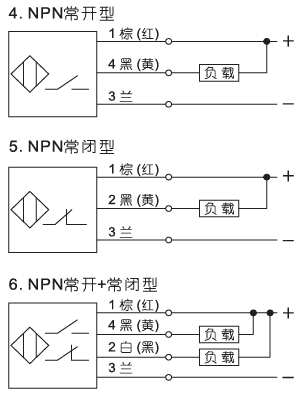

接线方式图

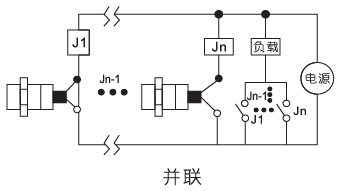

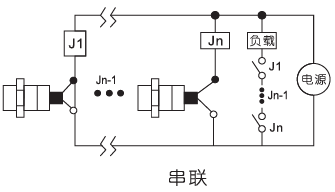

交流或直流二线制的串联与并联

注意事项

1、直流电源应使用绝缘变压器，并确保稳压电源纹波VPP≤10%。

2、如有电力线，动力线通过开关引线周围时，防止开关损坏或误动作，半金属管套在开关引线上并接线。

3、开关使用距离请设定在额定距离的2/3以内，以免受温度和电压影响。

4、严禁通电接线，应严格按接线输出回路原理图接线。

5、用户如有特殊规格和需求，请与我厂联系，并给予定做。
