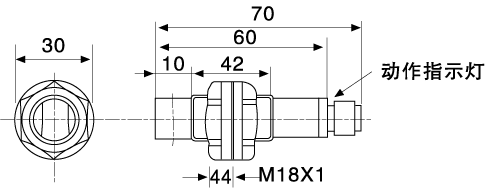

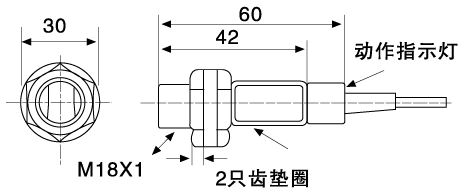

外形尺寸

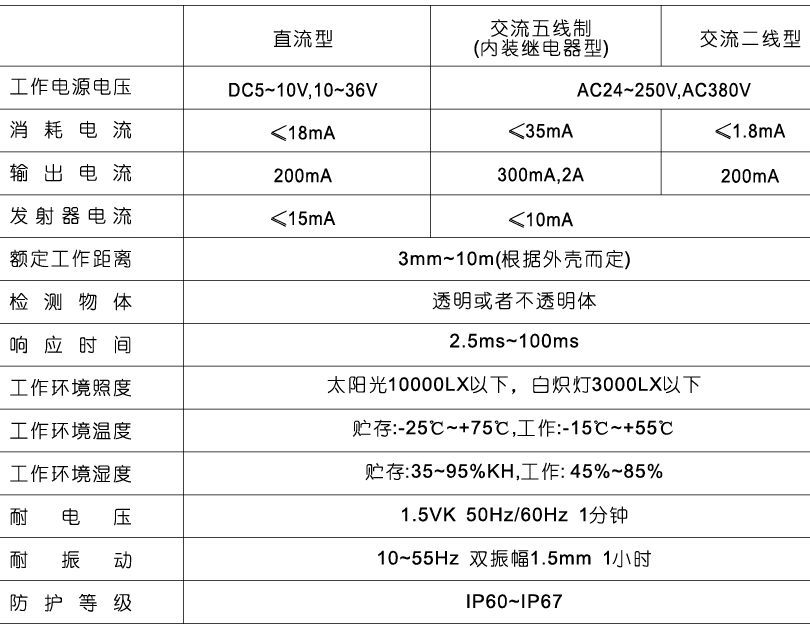

性能参数

概述

       本公司生产红外光开关是吸收国外先进技术的基础上，并遵循广大用户多年的实践和要求，而推出的升级换代产品，光电开关是利用被检测物体对调制的红外光束的遮光或反射，来检测物体的有或无，光电开关检测不局限于金属，对其它物体均可检测，可直接替换国内外同类产品。它广泛用于烟草，机械，纺织，矿山，造纸，计数，钢铁，保安，航天，汽车，烟雾检测，自动化流水线等行业中。

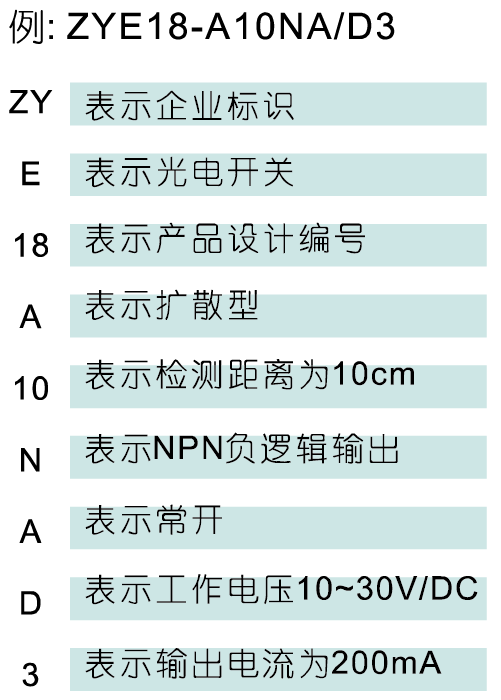

型号及含义

安装和调试

将发射器和接收器面对面的安装，并调节光轴位置和灵敏后连接电源

光轴调整

1、对射型：调节发射器和接收器的上下左右位置，使中心对正，指示灯变亮后固定。

2、镜面反射型：调节发射镜面的上下左右位置，使传感器的指示灯变亮后再固定。

3、漫反射型：调节传感器的上下左右位置，使传感器的指示灯变亮后再固定。

灵敏度调节

1、对射型与镜面反射型调节：把灵敏度调节到最大，观察传感器动作是否正常，如正常说明这个检测物在检测范围内，如传感器被电源噪音或外界光干扰而工作不正常，可慢慢调节灵敏度的位置使它正常工作。

※如果被测物的反射率比反射镜面更高，它会发生误动作。因此，在传感器和被测物留有足够的空间，或把被测物和光轴成30度-45度的角度。

2、漫反射类型：将一个被测物放在被检测的范围内，调节电位器到A的位置时，指示灯亮，这个位置是最小的灵敏度，拿走被测物，调节电位器到B位，指示灯变亮，如果没有变亮，这个位置就是最大灵敏度位置，一般是将开关置开A、B的中间。

※检查这个反射物的背景，对象情况，发光状态，避免可引起的故障后安装传感器。

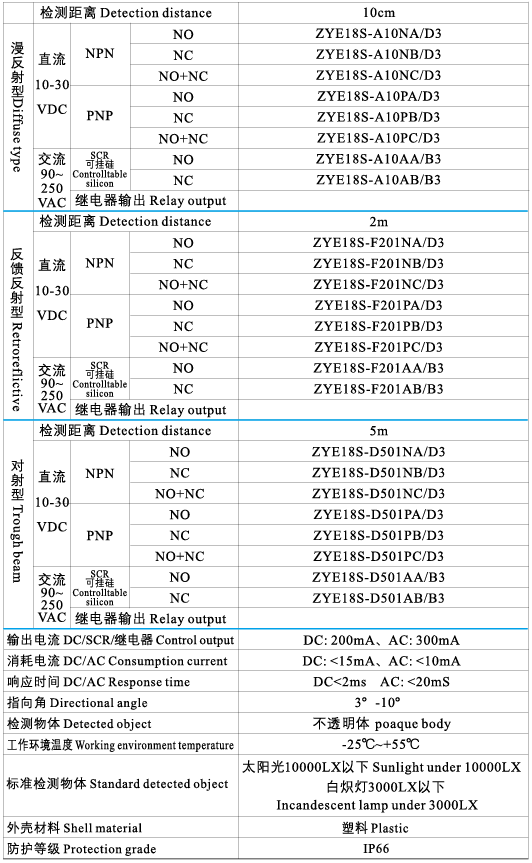

主要技术参数

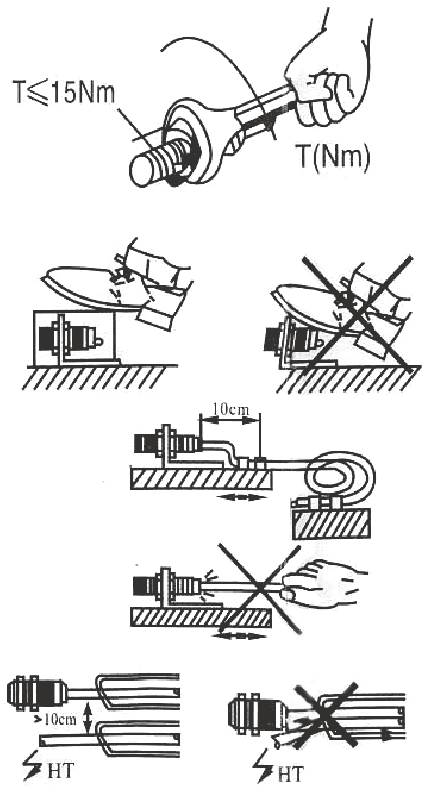

开关正确使用

接线方式图

特别注意

交流二线制光电开关要分清发射器和接收器后再接线，再次检测接收器有与负载串联无误后再开机通电工作，以确保接收器不会烧毁。

其它注意事项

1、高压线、动力线和光电传感器的配线，若在同一配管，或用线槽进行配线，则会受到感应，有时会造成误动作或损坏原因，所以原则上要另行分别配线或使用单独配管。

2、电源电压请在使用电源电压范围内使用。

3、下列安装场所会造成误动作原因，请注意：

     A、灰尘较多场所；

     B、腐蚀性气体较多场所；

     C、水、油、药剂直接溅散的场所；

     D、户外或太阳光等有强光直射的场所；

     E、使用时的环镜温度请用在规定额度的范围内；

     F、请确认是否因振动、冲击等使安装产生松动或偏斜等；

     G、安装光电传感器时，用锤子敲打会损坏防水结构，请予以注意。
